Комплект храповика стартера MANLE для бензопил Husqvarna 137/142

Комплект храповика стартера MANLE для Husqvarna 137/142

Комплект предназначен для ремонта ручного стартера бензопил Husqvarna 137 и 142. Он объединяет шкив, ведомую часть храповика и пружину — детали, которые участвуют в передаче движения от вытягиваемого пускового шнура к механизму запуска двигателя. Такой набор подходит для обслуживания стартера, если шнур перемещается без привычного сопротивления, шкив вращается, но не приводит в действие сопряженную часть, либо механизм зацепления работает с пропусками.

Назначение и принцип работы

При вытягивании шнура шкив стартера поворачивается внутри корпуса. Храповая часть должна своевременно войти в зацепление и передать вращение дальше, чтобы провернуть двигатель. Пружина в составе комплекта взаимодействует с деталями шкива и ведомой частью в предусмотренной конструкцией последовательности. После отпускания рукоятки исправный стартер должен освободить зацепление, а шнур — вернуться в корпус под действием возвратного механизма стартера.

Этот комплект заменяет внутренние детали шкивного механизма, а не стартер целиком. Корпус стартера, пусковой шнур и рукоятка в заявленный состав не входят. Перед заказом стоит определить, какие именно компоненты повреждены: если корпус цел, шнур не оборван и возвратная часть исправна, установка комплекта позволяет восстановить передачу вращения без замены всего стартера.

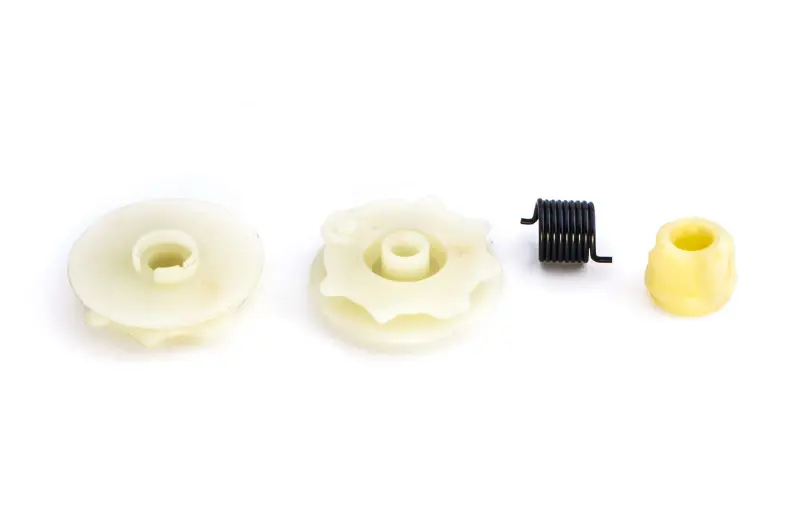

Состав комплекта

• Шкив — направляет и наматывает пусковой шнур, вращаясь при его вытягивании.
• Ведомая часть храповика — участвует в кратковременном зацеплении при запуске двигателя.
• Пружина — устанавливается между сопряженными деталями в положении, предусмотренном конструкцией стартера.

Поставка деталей совместным набором удобна при износе нескольких сопряженных компонентов: элементы не приходится подбирать по отдельности внутри одной шкивной сборки. При этом состояние остальных частей стартера необходимо оценить отдельно, поскольку комплект не устраняет повреждение шнура, рукоятки, корпуса или самостоятельной возвратной пружины, расположенной в стартере.

Как проверить совместимость

Основное заявленное применение — бензопилы Husqvarna 137 и Husqvarna 142. У техники одной модели могут встречаться разные годы выпуска и исполнения, поэтому до установки сравните комплект со снятыми деталями. Проверяют общий диаметр и высоту шкива, форму центрального посадочного отверстия, профиль и расположение зацепов, конфигурацию ведомой части, положение концов пружины и направление канавки для шнура. Новый набор должен без перекоса размещаться на штатной оси и свободно работать внутри имеющегося корпуса.

Если старый механизм уже разобран, сохраните расположение деталей или сделайте его схему до извлечения компонентов. Особенно важно не перепутать ориентацию ведомой части и точки опоры концов пружины: неправильная сборка может привести к отсутствию зацепления, тугому ходу либо заклиниванию шкива. Совпадение только названия модели без проверки конструкции стартера недостаточно для техники с неизвестной модификацией.

Установка и проверка после ремонта

Работы выполняют на остановленной и остывшей бензопиле с отсоединенным проводом свечи зажигания. После снятия крышки стартера натяжение возвратного механизма ослабляют постепенно, удерживая шкив: находящаяся под нагрузкой пружина требует аккуратного обращения. Детали устанавливают в той же последовательности и ориентации, в которой располагалась исправная сборка. Если прежний шнур остается в эксплуатации, его проверяют на истирание и правильно укладывают в канавку шкива.

До окончательной установки крышки шкив несколько раз проворачивают вручную и убеждаются, что он движется без перекоса и заедания. После сборки шнур вытягивают плавно: должен ощущаться равномерный ход, механизм обязан входить в зацепление, а затем освобождаться и возвращать шнур. Если шкив клинит, шнур не втягивается или зацепление не происходит, стартер повторно разбирают и проверяют посадку пружины, ведомой части и центрального крепления. Комплект MANLE подходит для целевого ремонта пускового механизма Husqvarna 137/142 при подтвержденном совпадении конструкции со штатными деталями.
