Съемник велосипедных шатунов MANLE

Съемник велосипедных шатунов MANLE

Специализированный инструмент для демонтажа велосипедного шатуна с оси каретки. Он нужен при разборке системы для обслуживания каретки, замены шатуна, ремонта трансмиссии или получения доступа к расположенным рядом деталям. Резьбовая конструкция позволяет создавать направленное выжимное усилие: корпус фиксируется в предусмотренной для съемника резьбе шатуна, а центральный винт упирается в ось и постепенно стягивает шатун с посадочного места.

Такой способ демонтажа помогает прикладывать усилие по оси соединения и обходиться без поддевания шатуна посторонними предметами. Инструмент рассчитан именно на разборное резьбовое соединение, поэтому перед выбором необходимо определить конструкцию установленной системы. Наличие шатуна на велосипеде само по себе не означает совместимость с любым съемником: значение имеют резьба под корпус инструмента, форма и размер оси, а также площадь опоры выжимного винта.

Конструкция и назначение

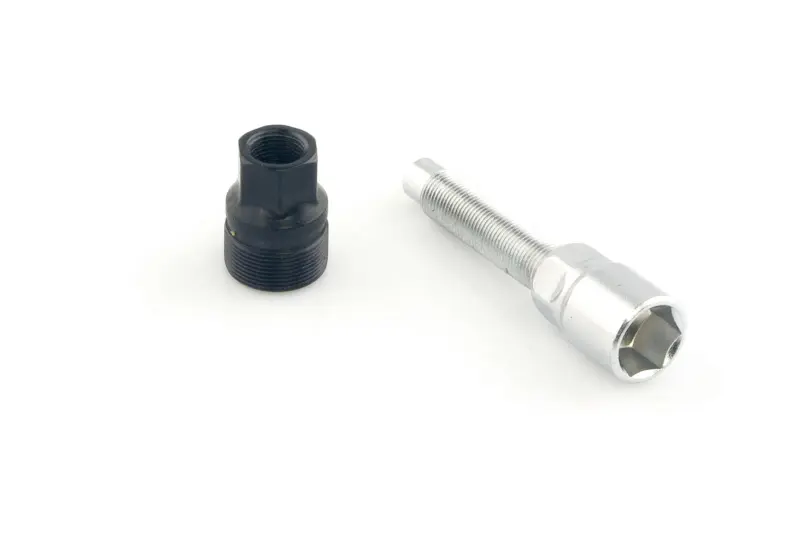

Съемник выполнен в виде резьбового корпуса и длинного выжимного винта. На корпусе предусмотрены наружная резьба для соединения с шатуном и грани для удержания инструментом. Выжимной винт имеет резьбовой стержень, опорный наконечник и головку с внутренним шестигранным профилем. Такая схема разделяет две операции: сначала корпус надежно устанавливается в шатун, затем винт создает усилие, необходимое для отделения шатуна от оси.

• Назначение: снятие велосипедного шатуна при ремонте и периодическом обслуживании.
• Принцип работы: резьбовой корпус удерживается в шатуне, а выжимной винт давит на торец оси.
• Исполнение: отдельный резьбовой корпус и центральный винт с опорным наконечником.
• Привод винта: внутренняя шестигранная головка для контролируемого вращения подходящим ключом.

Как проверить совместимость

До начала работы снимите заглушку, если она установлена, и извлеките болт или гайку, которыми шатун притянут к оси. После этого проверьте, есть ли внутри шатуна исправная резьба для съемника. Она должна соответствовать наружной резьбе корпуса не только по приблизительному диаметру, но и по шагу. Корпус обязан вворачиваться ровно, без перекоса и чрезмерного сопротивления. Если он входит только на несколько витков либо начинает закусывать, продолжать установку нельзя: недостаточная глубина зацепления повышает риск повреждения резьбы шатуна.

Отдельно сопоставьте опорную часть съемника с торцом оси. Наконечник должен передавать усилие на ось, а не упираться в край отверстия или резьбовую часть самого шатуна. Для квадратной и шлицевой посадки могут требоваться инструменты с разной опорной геометрией либо дополнительным адаптером. Точная совместимость этой модели с конкретным стандартом определяется по конструкции установленной системы; выбирать съемник только по внешнему виду велосипеда не следует.

Порядок применения

Перед установкой полностью отведите выжимной винт назад относительно резьбового корпуса. Очистите внутреннюю резьбу шатуна от загрязнений и убедитесь, что первые витки не замяты. Вверните корпус рукой по всей доступной рабочей длине, сохраняя его соосность с отверстием, после чего надежно удерживайте корпус за предусмотренные грани. Затем плавно вращайте центральный винт: его наконечник упрется в торец оси, а дальнейшее вращение начнет снимать шатун с посадки.

После отделения шатуна ослабьте центральный винт и выкрутите корпус. Перед повторным использованием осмотрите обе резьбы и опорный наконечник. Инструмент подойдет для домашнего набора веломеханика или мастерской, если обслуживаемый шатун имеет подходящую резьбу под съемник и совместимую опорную поверхность на оси.
