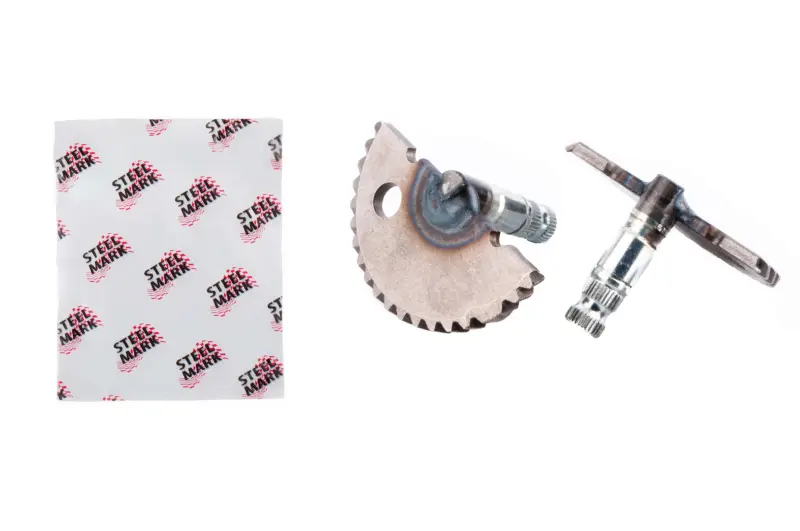

Сектор кикстартера (полумесяц) 4T GY6 50, L=57 мм, ZUNA

Сектор кикстартера ZUNA для 4T GY6 50

Зубчатый сектор, также называемый полумесяцем, предназначен для ножного пускового механизма четырехтактных скутеров с двигателями семейства GY6 50. Деталь принимает движение от рычага кикстартера и через зубчатое зацепление передает его далее к пусковой части двигателя. Такой сектор нужен при восстановлении механизма после износа зубьев, повреждения посадочных участков или появления неисправностей, из-за которых педаль не обеспечивает нормальное проворачивание двигателя.

Назначение и работа детали

При нажатии на пусковую педаль вал поворачивает полукруглую зубчатую часть. Ее зубья входят в зацепление с ответной шестерней механизма кикстартера, благодаря чему усилие ноги преобразуется во вращение, необходимое для запуска двигателя. После отпускания педали исправный возвратный механизм возвращает вал и рычаг в исходное положение. Состояние зубьев сектора непосредственно влияет на полноту зацепления: выраженная выработка, сколы или деформация могут сопровождаться проскальзыванием, хрустом, рывками и неполным ходом педали.

Модель имеет заявленную длину 57 мм и рассчитана на 4-тактную платформу GY6 50. Для этой позиции также подтверждена применяемость с двигателями 139QMA/1P39QMA и 139QMB/1P39QMB объемом 50 см³. Одного общего обозначения GY6 недостаточно для безошибочного выбора: в продаже встречаются секторы длиной 55, 57 и 60 мм, а также варианты для двигателей другой кубатуры. Поэтому перед заказом необходимо определить код двигателя и сопоставить геометрию снятой детали.

Что проверить при подборе

• Длину: для этой модели указано L=57 мм; значение следует сравнивать с соответствующим размером старого сектора.
• Тип двигателя: деталь предназначена для четырехтактных GY6 50, включая подтвержденные семейства 139QMA и 139QMB с их обозначениями 1P39QMA и 1P39QMB.
• Форму зубчатой дуги: сравните количество, шаг и профиль зубьев, а также положение начального и конечного зуба.
• Посадочную геометрию: диаметр и длина участков вала, расположение упоров, пазов и шлицев должны соответствовать снятой детали и крышке механизма.
• Состав ремонтируемого механизма: сектор, ответная шестерня, втулки и возвратная пружина изнашиваются по-разному, поэтому каждый компонент проверяют отдельно.

Диагностика перед установкой

Замена сектора оправдана, если на его зубьях есть сколы, замятия или заметная выработка, вал имеет недопустимый люфт либо педаль срывается под нагрузкой. Одновременно осматривают ответную шестерню: установка новой детали в паре с сильно поврежденными зубьями не устраняет причину плохого зацепления. Также проверяют опорные втулки, посадочные места в крышке, возвратную пружину, ограничители хода и крепление наружного рычага. Педаль должна двигаться без закусывания, а после отпускания уверенно возвращаться в исходное положение.

Монтаж выполняют на очищенном и разобранном механизме кикстартера, сохраняя штатное положение пружины, шайб, упоров и других снятых компонентов. До окончательной сборки полезно вручную проверить свободный ход сектора, совпадение зубьев с ответной шестерней и правильность возврата. Деталь не следует принудительно устанавливать в несовпадающие посадочные места: различие длины, шлицев или зубчатого профиля означает, что выбран другой вариант исполнения.

ZUNA L=57 мм подходит для ремонта ножного запуска на совместимом скутере GY6 50, когда требуется заменить именно сектор кикстартера. Точный подбор по двигателю, длине и геометрии старой детали помогает восстановить корректное зацепление и избежать повторной разборки крышки после установки неподходящей версии.
