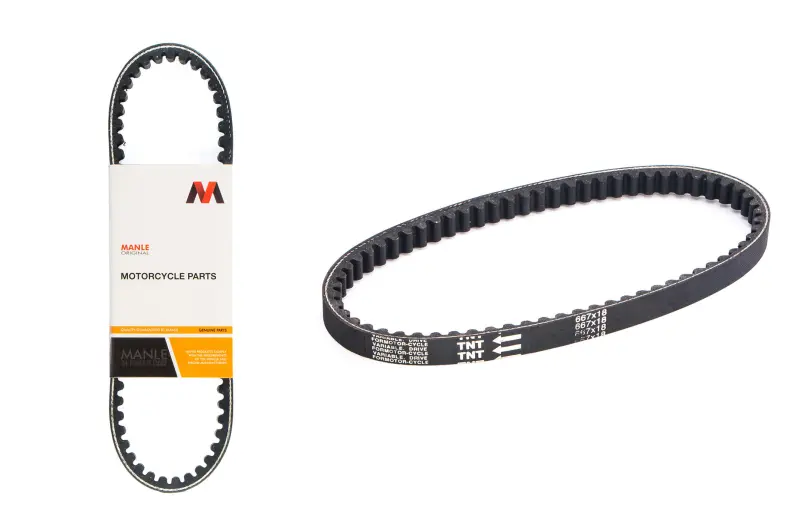

Ремень вариатора 667 × 18,0 MANLE для Honda Dio ZX

Ремень вариатора 667 × 18,0 MANLE для Honda Dio ZX

Ремень MANLE размером 667 × 18,0 мм предназначен для вариаторной трансмиссии CVT совместимых скутеров Honda Dio. В процессе работы он передает крутящий момент между ведущим и ведомым шкивами, участвует в начале движения и наборе скорости, а также обеспечивает изменение передаточного отношения вариатора без ручного переключения передач.

Эта модель рассчитана на 50-кубовые двухтактные Honda Dio модификаций AF27/AF28 и AF34/AF35. В перечень совместимых исполнений входят Super Dio, Dio SR, Dio ZX, Dio XR Baja, Dio Fit, Live Dio, Dio Cesta и Dio ST. Поскольку обозначение Dio используется для скутеров разных поколений и модификаций, перед заказом необходимо определить точный индекс своей модели и убедиться, что трансмиссии требуется ремень длиной 667 мм и шириной 18,0 мм.

Как работает ремень в вариаторе

Во время движения боковые грани ремня взаимодействуют с рабочими поверхностями ведущего и ведомого шкивов. При изменении оборотов двигателя положение ремня на шкивах меняется, и вариатор плавно изменяет передаточное отношение. Поэтому состояние ремня влияет на передачу усилия к приводу колеса и характер разгона скутера.

По мере эксплуатации ремень изнашивается. О необходимости обслуживания могут говорить проскальзывание и ухудшение разгона. При плановой проверке вариаторной трансмиссии обращают внимание на трещины, расслоение, растяжение и износ боковых граней. Если такие признаки обнаружены, своевременная замена помогает вернуть вариатору корректную работу и не продолжать эксплуатацию с изношенной деталью.

Подбор перед покупкой

Основные параметры этой модели — длина 667 мм и ширина 18,0 мм. Сравните их с маркировкой и размером снятого ремня. Затем проверьте индекс скутера на раме или в документах: для этой детали указаны семейства AF27/AF28 и AF34/AF35. Совпадение только по названию Honda Dio или внешнему виду ремня недостаточно, поскольку в разных исполнениях могут применяться детали другого размера.

При подборе учитывайте все сведения вместе: тип трансмиссии CVT, двухтактный двигатель объемом 50 куб. см, индекс модификации и размер установленного ремня. Такой подход особенно важен, если скутер ранее обслуживался и на нем уже менялись детали вариатора. Ориентиром должен служить требуемый трансмиссией размер 667 × 18,0 мм, а не приблизительное внешнее сходство.

Проверка и установка

Перед установкой осмотрите ведущий и ведомый шкивы, их рабочие поверхности, а также внутреннюю часть крышки вариатора. Загрязнения и повреждения в этой зоне могут мешать нормальной работе нового ремня. Если на поверхностях есть загрязнения, их следует учитывать при обслуживании трансмиссии; поврежденные участки также нельзя оставлять без внимания.

После осмотра ремень устанавливают в совместимую вариаторную передачу взамен изношенной детали. MANLE 667 × 18,0 подходит для обслуживания перечисленных модификаций Honda Dio при совпадении размера и индекса модели. Это рабочая запчасть для восстановления правильной передачи усилия между шкивами после появления признаков износа прежнего ремня.
