Реле-регулятор зарядки Active HORZA

Реле-регулятор зарядки Active HORZA

Реле-регулятор предназначен для системы зарядки четырехтактных китайских мопедов семейства Active и совместимых моделей. Деталь принимает напряжение от генератора, выпрямляет его для питания бортовой сети и ограничивает до рабочего уровня. Исправный регулятор помогает аккумулятору получать заряд при работающем двигателе, а осветительным приборам и другим потребителям — работать без резких изменений напряжения при увеличении оборотов.

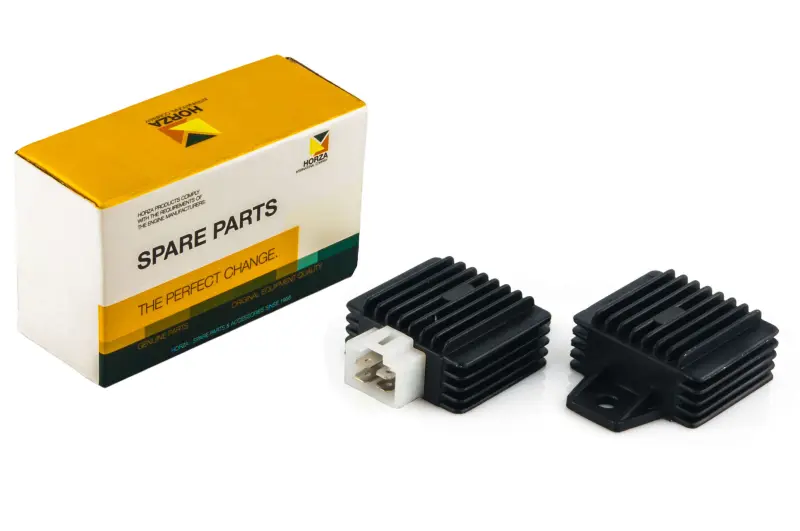

Модель HORZA выполнена в компактном черном корпусе с выраженными охлаждающими ребрами. Такая форма увеличивает площадь поверхности корпуса и способствует отводу выделяемого при работе тепла. Для подключения предусмотрена единая четырехконтактная колодка, а выступ с отверстием позволяет закрепить регулятор на штатном месте. Разъем, расположение контактов и крепежная точка имеют принципиальное значение: внешне похожие регуляторы могут отличаться внутренней схемой и распиновкой.

Совместимость и назначение

Реле-регулятор рассчитан на китайские четырехтактные мопеды с двигателями объемом 110 или 125 см³. В перечень совместимых моделей входят Viper Active и Viper Sport 125, Kinlon JL110-38, JL110-39 и JL110-40, Loncin LX110-31, LX110-31A, LX110-35A, LX110-37 и LX110-39, Musstang MT110Q-3 и MT125Q-3, а также ряд модификаций Spark SP110C и SP125C. Даже в пределах одной модели встречаются отличия проводки, поэтому перед установкой необходимо проверить исполнение штатного разъема.

Регулятор используют при ремонте системы зарядки, когда аккумулятор перестает нормально восполнять энергию во время поездки либо напряжение заметно меняется вместе с оборотами двигателя. На неисправность также могут указывать слишком яркий или нестабильный свет, частое перегорание ламп, нагрев и потемнение колодки, окисление контактов или заметный перегрев старого корпуса. Эти признаки не всегда вызваны только регулятором: похожее поведение возможно при повреждении проводки, плохом соединении массы, неисправности генератора или изношенном аккумуляторе.

Что проверить при выборе

• Тип техники: четырехтактный китайский мопед семейства Active либо одна из заявленных совместимых моделей.
• Рабочий объем: исполнение применяется на перечисленных модификациях с двигателями 110 и 125 см³.
• Разъем: сравните число контактов, форму пластиковой колодки, расположение направляющих и фиксатора со старой деталью.
• Распиновка: одинаковая форма корпуса не подтверждает одинаковое назначение каждого контакта; подключение должно соответствовать схеме конкретного мопеда.
• Крепление: заранее сопоставьте положение монтажного выступа, отверстия и доступное пространство возле штатного места.

Установка и проверка

Перед монтажом отключают аккумулятор и осматривают ответную колодку проводки. Подгоревшие, ослабленные или окисленные клеммы необходимо привести в исправное состояние: плохой контакт создает дополнительный нагрев и способен нарушить работу новой детали. Разъем соединяют без перекоса и чрезмерного усилия, не переставляя провода по внешнему сходству. Корпус закрепляют так, чтобы он не касался движущихся деталей и не натягивал жгут проводов.

После установки проверяют напряжение на аккумуляторе при выключенном и работающем двигателе, а затем повторяют измерение при изменении оборотов. Полученные значения сопоставляют с техническими требованиями конкретной модели. Если параметры остаются неправильными, дополнительно диагностируют генератор, соединения массы, проводку и состояние аккумулятора. Такой порядок помогает установить причину неисправности и не подвергать новый регулятор повторной перегрузке.

Active HORZA подходит для планового восстановления системы зарядки и замены регулятора с совпадающими подключением, распиновкой и креплением. Точная сверка этих признаков перед монтажом особенно важна для мопедов, выпускавшихся в нескольких электрических модификациях.
