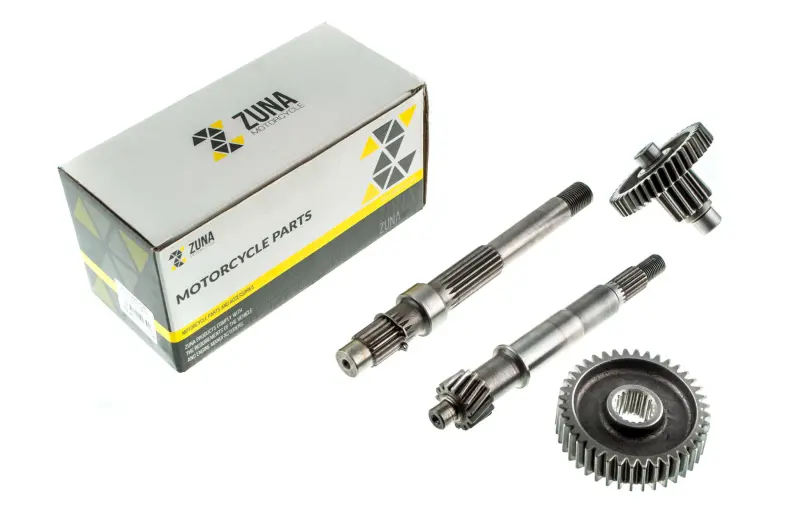

Комплект редуктора ZUNA для 4T GY6 125/150, длинный, под два амортизатора

Комплект редуктора ZUNA для 4T GY6 125/150

Комплект валов и шестерен предназначен для ремонта редуктора четырехтактных скутеров с двигателями семейства GY6 объемом 125 или 150 см³. Он рассчитан на моторы 152QMI и 157QMJ и относится к длинному исполнению трансмиссии под конструкцию с двумя задними амортизаторами. Детали устанавливаются в штатный корпус редуктора и участвуют в передаче вращения от сцепления к заднему колесу с необходимым изменением частоты вращения и крутящего момента.

Редуктор работает после вариатора и центробежного сцепления, поэтому состояние его валов и зубчатых пар непосредственно влияет на передачу тяги к колесу. Комплектное исполнение удобно при ремонте, когда износ затронул несколько сопряженных деталей: вместо подбора отдельных шестерен можно заменить согласованный набор валов и зубчатых колес. Такой подход особенно уместен при повреждении зубьев, заметном люфте, постороннем гуле под нагрузкой или обнаружении металлической стружки во время разборки. Причину неисправности следует определить до установки, поскольку похожие проявления также могут быть связаны с подшипниками, сцеплением или другими частями трансмиссии.

Конструкция и назначение

В состав набора входят детали зубчатой передачи, включая ведущий и ведомый валы с соответствующими шестернями. Длинный вторичный вал рассчитан на вариант GY6, применяемый в скутерах с двумя задними амортизаторами. Это принципиальный признак подбора: комплект для исполнения с одним амортизатором может отличаться длиной выходного вала и посадочной частью, даже если обозначение двигателя и его объем совпадают.

• Применение: четырехтактные скутеры семейства GY6 125/150.
• Двигатели: 152QMI объемом 125 см³ и 157QMJ объемом 150 см³.
• Исполнение: длинный вариант для конструкции с двумя задними амортизаторами.
• Состав: набор валов и шестерен редуктора для установки в штатный корпус.
• Марка: ZUNA.

Как проверить совместимость

Обозначения GY6 125/150 недостаточно для выбора без осмотра снятых деталей. Перед заказом необходимо проверить код двигателя на картере, количество задних амортизаторов и длинное исполнение редуктора. Затем сравнивают общую длину валов, расположение шлицевых участков, диаметры и ширину посадочных мест, форму концов валов, число зубьев каждой шестерни и взаимное расположение деталей. Особое внимание уделяют выходному валу заднего колеса: именно его исполнение связано с компоновкой задней подвески.

Название модели скутера само по себе не всегда дает достаточную точность, поскольку на внешне похожую технику могли устанавливать разные версии мотора и трансмиссии. Надежная проверка строится по фактической конфигурации снятого редуктора. Если старые детали сильно повреждены и подсчет зубьев затруднен, пригодны размеры сохранившихся посадочных поверхностей и сведения о двигателе. Не следует подбирать этот набор только по объему цилиндра.

Рекомендации по установке

Монтаж требует разборки редукторной части двигателя и правильного размещения валов, шестерен и дистанционных деталей. До сборки проверяют корпус, посадочные места подшипников, сами подшипники, сальники, прокладочные поверхности и крышку. Изношенные опоры или поврежденный корпус способны вызвать перекос и ускоренный износ новых зубчатых пар. Все шайбы и дистанционные детали устанавливают в предусмотренном для конкретного двигателя порядке.

После монтажа валы должны вращаться свободно, без закусывания и чрезмерного осевого люфта. Корпус заправляют трансмиссионным маслом требуемого типа и объема согласно руководству скутера, а крепеж затягивают с моментом, указанным производителем техники. Первую проверку выполняют при вывешенном заднем колесе, затем контролируют отсутствие течи и необычного шума. При точном совпадении двигателя, длины валов и конфигурации под два амортизатора комплект подходит для восстановления штатной зубчатой передачи GY6 125/150 без случайного сочетания деталей разных исполнений.
