Разъём коммутатора 4T GY6 50–150, 4+2 контакта, мама, с проводами MANLE

Разъём коммутатора MANLE для 4T GY6 50–150

Разъём предназначен для подключения коммутатора CDI к проводке скутера с четырёхтактным двигателем семейства GY6 50–150. Он подходит для ремонта жгута, когда штатные колодки повреждены, контакты держатся ненадёжно либо провода переломились рядом с корпусом разъёма. Деталь позволяет заменить проблемный участок подключения без поиска целого жгута проводки.

Конструкция и назначение

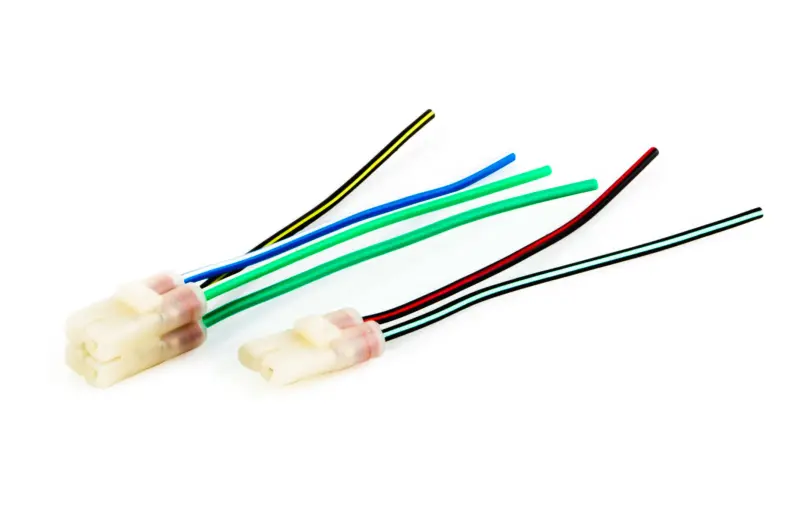

Компоновка состоит из двух отдельных гнездовых колодок: основной на четыре контакта и дополнительной на два контакта. Такое исполнение обычно обозначают как 4+2. Из колодок выведены отрезки проводов со свободными концами, поэтому разъём подготовлен для соединения с проводкой ремонтируемого скутера. Гнездовое исполнение «мама» рассчитано на подключение к соответствующим штырям коммутатора.

• Тип детали: разъём для коммутатора CDI;
• Применение: четырёхтактные скутеры семейства GY6 50–150;
• Конфигурация: две колодки на 4 и 2 контакта;
• Исполнение: гнездовые корпуса с выведенными проводами;
• Бренд: MANLE.

Как правильно подобрать разъём

Обозначения GY6 и 4+2 являются основными ориентирами, но перед покупкой необходимо сопоставить деталь со штатным подключением конкретного скутера. Проверьте количество отдельных колодок, число контактных мест в каждой из них, форму корпусов, расположение направляющих и фиксаторов. Разъём должен входить в ответную часть без подпиливания, изгиба контактов и приложения чрезмерного усилия.

Отдельно сравните расположение проводов по контактным местам. Одинаковая форма двух колодок ещё не подтверждает совпадение распиновки. Цвет изоляции удобен как дополнительный ориентир, однако при ремонте ранее переделанной проводки он может отличаться от заводского варианта. Надёжнее заранее записать положение каждого провода на старом разъёме или свериться со схемой именно своей модели скутера.

Когда требуется замена

Новый разъём используют при трещинах корпуса, ослаблении посадки, окислении контактных поверхностей, следах перегрева или повреждении проводов возле колодки. Такие дефекты могут вызывать нестабильное соединение с коммутатором. Если старый корпус цел, перед заменой стоит также проверить состояние ответных контактов CDI и участка жгута: установка новой колодки не устранит неисправность, находящуюся в другом месте.

Рекомендации по установке

Перед работой отключите питание скутера и зафиксируйте исходное расположение проводов. Соединяйте каждый вывод нового разъёма с соответствующим проводом жгута, не меняя назначение контактных мест. Места соединений необходимо надёжно изолировать и расположить так, чтобы на них не передавалось натяжение при повороте руля, вибрации двигателя или обслуживании облицовки.

После монтажа убедитесь, что обе колодки вставлены до конца, фиксаторы удерживают корпуса, а провода не зажаты острыми кромками и не касаются горячих деталей. До окончательной сборки проверьте работу системы зажигания и устойчивость контакта при лёгком перемещении жгута. Разъём MANLE подходит для планового восстановления подключения CDI на GY6 50–150 при точном совпадении конфигурации 4+2 и расположения проводов.
