Возвратная пружина кикстартера ZUNA для 4T GY6 50 и Honda DIO

Возвратная пружина кикстартера ZUNA для 4T GY6 50 и Honda DIO

Пружина предназначена для механизма ножного запуска скутера. После нажатия на рычаг она создает возвратное усилие и помогает кикстартеру занять исходное положение. Исправная пружина поддерживает нормальную работу заводной ножки: рычаг не остается опущенным, не провисает и не перемещается свободно после завершения запуска двигателя. Деталь подходит для ремонта кикстартерного механизма скутеров, указанных в совместимости товара.

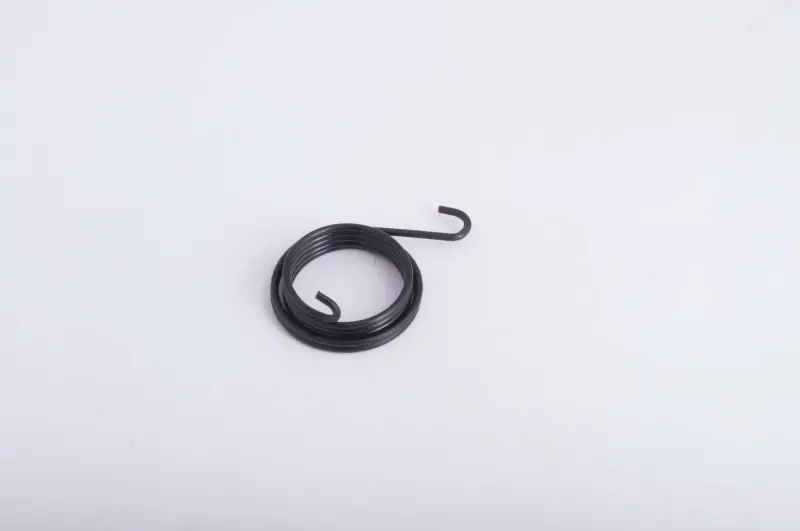

Конструкция выполнена в виде спиральной торсионной пружины с двумя загнутыми концами. Центральная часть устанавливается относительно оси кикстартера, а концы фиксируются в предусмотренных посадочных точках механизма. При нажатии на ножку пружина закручивается и накапливает усилие, после снятия нагрузки возвращая рычаг назад. Такая форма позволяет детали работать непосредственно с поворотным движением вала без дополнительных тяг или приводов.

Назначение и признаки необходимости замены

Замена требуется, если заводная ножка перестала самостоятельно подниматься, остается в нижнем положении, получила заметный свободный ход либо возвращается не полностью. Причиной может быть поломка витка, потеря упругости или выход одного из загнутых концов из посадочного места. Перед установкой новой детали следует осмотреть вал, зубчатый сектор, втулки и точки фиксации: заедание или чрезмерный люфт этих деталей также способны нарушать возврат рычага.

Что проверить при подборе

• Тип механизма. Пружина рассчитана на возврат заводной ножки, поэтому ее нельзя путать с пружинами центральной или боковой подножки, сцепления и других механизмов скутера.
• Совместимость. Товар заявлен для четырехтактной платформы GY6 50 и Honda DIO. Перед заказом нужно учитывать точную модификацию двигателя и исполнение кикстартера, поскольку название семейства техники не исключает различий между версиями.
• Форма пружины. Сравните с демонтированной деталью диаметр спирали, ширину набора витков, направление закручивания, конфигурацию обоих крючков и их положение относительно друг друга.
• Посадочные точки. Оба конца должны соответствовать пазам или упорам конкретного механизма. Неверная ориентация крючков не позволит правильно зафиксировать пружину и задать необходимое предварительное натяжение.

Установка и проверка работы

Для замены получают доступ к механизму кикстартера, снимают остатки поврежденной пружины и очищают посадочные зоны от загрязнений. Новую деталь располагают вокруг оси в том же направлении, что и штатную, затем заводят оба загнутых конца в соответствующие упоры. Пружину устанавливают с предусмотренным механизмом предварительным натяжением: без него рычаг может возвращаться не полностью, а чрезмерное закручивание создает лишнюю нагрузку на крепления.

До окончательной сборки ножку несколько раз плавно нажимают рукой. Рычаг должен двигаться без закусывания, самостоятельно возвращаться в исходную позицию и не выбивать концы пружины из посадочных мест. Одновременно проверяют правильность зацепления сектора и отсутствие постороннего люфта. Если механизм движется туго, сначала устраняют причину заедания, а не увеличивают натяжение пружины.

Эта пружина подходит для восстановления штатного возврата кикстартера при ремонте скутера 4T GY6 50 или совместимого исполнения Honda DIO. Для точного выбора ориентируйтесь не только на название техники, но и на конструкцию снятой детали: геометрия спирали, направление навивки и расположение крючков должны совпадать.
