Возвратная пружина кикстартера Suzuki VDK

Возвратная пружина кикстартера Suzuki VDK

Эта пружина предназначена для механизма ножного запуска мототехники Suzuki VDK. После нажатия на рычаг она помогает валу кикстартера и заводной ножке вернуться в исходное положение, чтобы механизм был готов к следующему запуску. Деталь применяется при ремонте штатной системы ручного пуска, когда установленная пружина повреждена, потеряла необходимое усилие или перестала правильно удерживаться в посадочных местах.

Назначение и конструкция

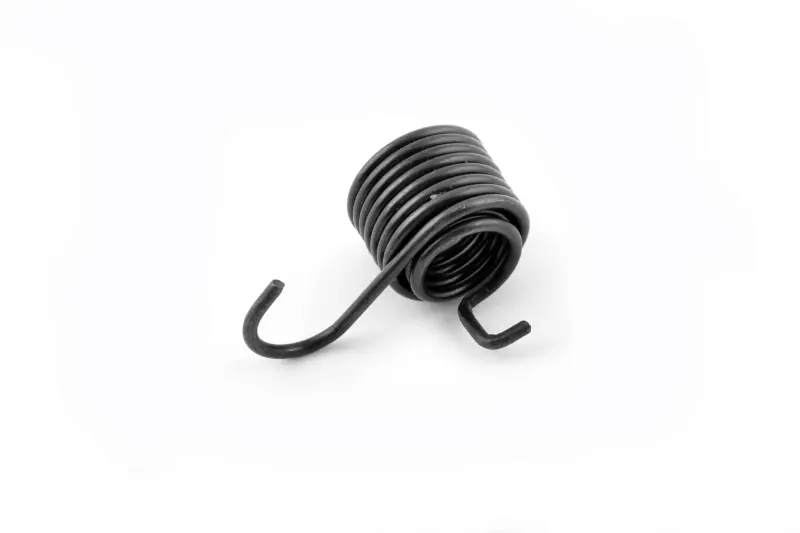

Пружина выполнена в виде компактной цилиндрической спирали с двумя отогнутыми концами. Центральная витая часть размещается в механизме кикстартера, а концы фиксируются в предусмотренных конструкцией точках. При движении рычага пружина закручивается, накапливает усилие и после снятия нагрузки возвращает механизм назад. Правильная ориентация витков и концов определяет направление возврата, поэтому положение детали при установке должно соответствовать штатной схеме конкретного двигателя.

Основанием для проверки пружины может быть заводная ножка, которая остается в нижнем положении, возвращается медленно либо не доходит до штатного упора. Такие признаки не всегда связаны только с пружиной: одновременно стоит проверить вал кикстартера, направляющую, упор, шестерни и посадочные точки. Если соседние детали исправны, замена поврежденной пружины позволяет восстановить нормальный возврат рычага без приобретения всего механизма в сборе.

Что сравнить перед выбором

Обозначения Suzuki и VDK задают каталожное назначение позиции, однако для точного подбора следует сопоставить новую деталь со снятой пружиной и конструкцией кикстартера. Особенно внимательно проверяют следующие признаки:

• Направление навивки. Витки должны закручиваться в ту же сторону, что и у штатной пружины, иначе получить правильное возвратное усилие не удастся.
• Форму обоих концов. Длина, угол изгиба и расположение зацепов должны соответствовать посадочным точкам в корпусе и на механизме.
• Диаметр витой части. Внутренний диаметр должен подходить к месту установки, а наружный — свободно размещаться внутри корпуса.
• Ширину спирали и количество витков. Эти параметры влияют на расположение детали относительно направляющей, шайб и соседних компонентов.
• Толщину проволоки. Существенное отличие от снятой пружины может изменить посадку и характер возврата рычага.

Если старая пружина сломана на несколько частей, параметры удобнее проверять по сохранившимся виткам, обоим концам и посадочным местам. Одного сходства общей формы недостаточно: даже небольшая разница в направлении зацепа или ширине спирали может помешать установке. До заказа также следует уточнить модель, модификацию и год техники, поскольку разные двигатели Suzuki могут иметь неодинаковые механизмы кикстартера.

Установка и проверка

Перед разборкой желательно зафиксировать исходное положение пружины, направление ее предварительного натяжения и точки зацепления концов. После снятия старой детали посадочные места очищают и осматривают на предмет выработки, повреждений или остатков сломанного витка. Новую пружину устанавливают на вал или направляющую в предусмотренном положении, заводят оба конца в соответствующие упоры и создают натяжение в направлении, указанном для конкретного механизма.

После сборки заводная ножка должна двигаться без закусывания и самостоятельно возвращаться к верхнему упору. Проверку сначала выполняют вручную, не прикладывая резких усилий. Если ход остается тяжелым или рычаг не возвращается полностью, следует повторно проверить ориентацию пружины, состояние вала, направляющей и шестерен. Подгибать концы или растягивать витки для компенсации несовпадения не стоит: такая доработка меняет геометрию детали и не устраняет ошибку подбора.

Позиция подходит для целевого ремонта кикстартера Suzuki VDK при подтвержденном совпадении формы, направления навивки и посадочных параметров. Тщательное сравнение со снятой пружиной помогает избежать повторной разборки и вернуть механизму предсказуемый возврат после каждого нажатия на заводную ножку.
