Комплект прокладок цилиндра Yamaha JOG 3KJ Ø40 мм MANLE

Комплект прокладок цилиндра Yamaha JOG 3KJ Ø40 мм MANLE

Комплект предназначен для обслуживания цилиндровой части двигателя скутера Yamaha JOG 3KJ со штатным диаметром цилиндра 40 мм. Прокладки разделяют сопрягаемые детали, уплотняют их стыки и помогают сохранять предусмотренную герметичность после разборки и последующей сборки цилиндра. Такой набор нужен при ремонте верхней части двигателя, замене цилиндра или головки, а также при устранении следов разгерметизации в зоне соединений.

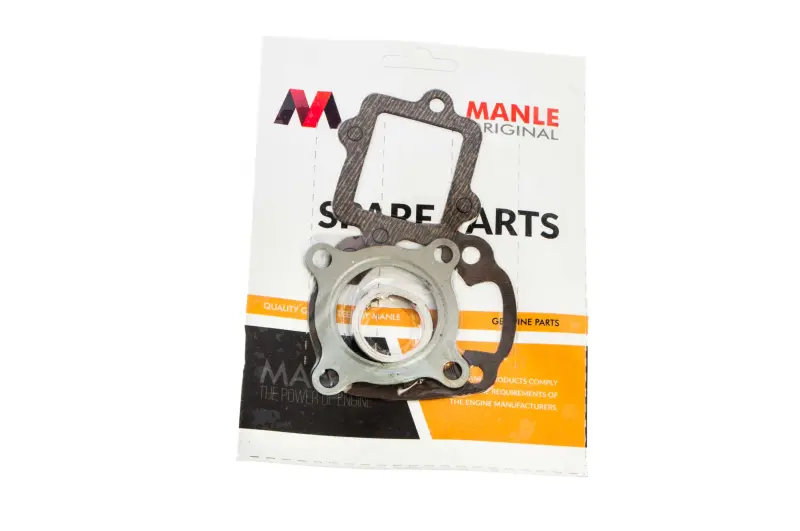

В комплект входят три прокладки различной формы. Их геометрия соответствует разным посадочным плоскостям цилиндрового узла: предусмотрены круглые и профильные отверстия, а также отверстия под крепеж. Набор рассчитан именно на конфигурацию Yamaha JOG 3KJ с цилиндром Ø40 мм. Обозначение MANLE указывает на производителя комплекта, однако при выборе главным ориентиром остаются модель двигателя, диаметр цилиндра и форма сопрягаемых поверхностей.

Назначение комплекта

Прокладка между цилиндром и картером уплотняет нижнюю посадочную плоскость цилиндра, а прокладка головки закрывает соединение в верхней части. Профильная прокладка используется в соответствующем соединении впускной части. Вместе они позволяют обслужить несколько разобранных сопряжений за один ремонт. Это особенно удобно, когда цилиндр снимают для осмотра поршня и колец: после разборки старые уплотнения не приходится возвращать на место.

Нарушение плотности соединения может сопровождаться влажным или загрязненным стыком, следами прорыва смеси, подсосом воздуха либо снижением компрессии. Похожая картина бывает и при неровности деталей, неправильной затяжке или дефектах цилиндра, поэтому установка новых прокладок должна сочетаться с проверкой посадочных плоскостей. Комплект устраняет именно задачу уплотнения и не заменяет диагностику остальных деталей двигателя.

Что проверить перед заказом

• Модель: комплект рассчитан на Yamaha JOG серии 3KJ; одно только название JOG без индекса недостаточно для точного подбора.
• Диаметр: требуемая конфигурация цилиндра — Ø40 мм. Для тюнингового или расточенного цилиндра могут потребоваться другие прокладки.
• Контуры: сравните форму проемов, расположение крепежных отверстий и наружные очертания с деталями, снятыми с двигателя.
• Конфигурация двигателя: цилиндр, головка и впускные детали должны соответствовать исполнению 3KJ, поскольку ранее установленные компоненты могли быть заменены.
• Состояние плоскостей: глубокие риски, остатки старого уплотнения и деформация способны помешать нормальному прилеганию нового комплекта.

Подготовка и установка

Перед сборкой остатки прежних прокладок полностью удаляют, а сопрягаемые поверхности очищают, не повреждая их кромки и плоскости. Отверстия новой детали должны совпасть с крепежом и каналами без растягивания, подрезания или принудительного смещения. Прокладку укладывают ровно, без складок и заломов. Если головка или цилиндр имеют признаки перегрева, коррозии либо коробления, их состояние проверяют до окончательной сборки.

Крепеж затягивают в последовательности и с моментом, установленными сервисной документацией для конкретной версии двигателя. Равномерная затяжка важна для правильного прижима по всему контуру. Произвольное увеличение усилия не компенсирует поврежденную плоскость и может ухудшить результат ремонта. Необходимость дополнительных составов также определяют по инструкции для установленного цилиндра и головки, особенно если двигатель ранее дорабатывался.

После запуска двигателя контролируют чистоту соединений и отсутствие свежих следов разгерметизации. Комплект MANLE подходит для плановой переборки цилиндровой части Yamaha JOG 3KJ Ø40 мм и ремонта после снятия цилиндра или головки. Точная сверка индекса 3KJ, диаметра и контуров прокладок помогает выбрать набор без привязки только к общему названию модели скутера.
