Цилиндро-поршневая группа 1E40F-6 Ø40 ZUNA для мотопомпы

ЦПГ ZUNA для двигателя 1E40F-6

Цилиндро-поршневая группа предназначена для ремонта мотопомпы с двухтактным двигателем воздушного охлаждения 1E40F-6. Комплект восстанавливает ту часть двигателя, в которой поршень перемещается внутри цилиндра, сжимает топливовоздушную смесь и передает усилие через поршневой палец. Диаметр цилиндра и поршня — 40 мм. Это основной размер, который необходимо проверить перед заказом наряду с обозначением двигателя и конструкцией снятых деталей.

Конструкция и назначение

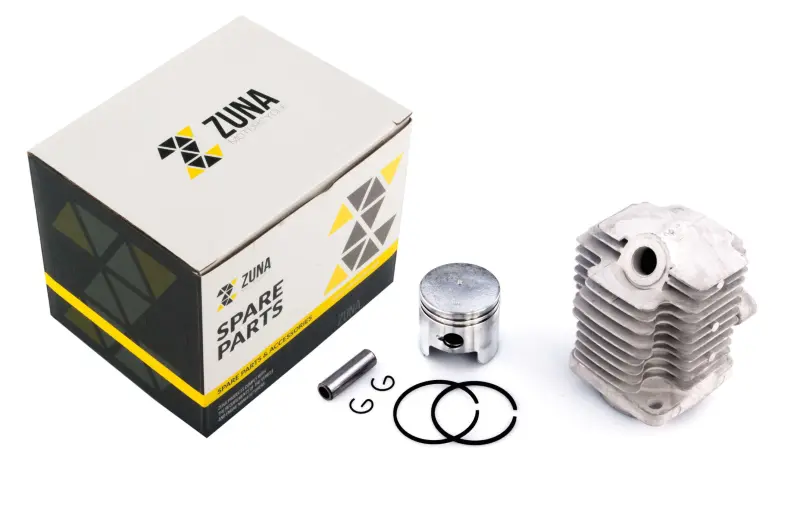

Набор объединяет цилиндр с развитым наружным оребрением, поршень, два поршневых кольца, поршневой палец и два стопорных кольца. Ребра цилиндра увеличивают площадь теплообмена с проходящим воздухом, что соответствует воздушному охлаждению двигателя 1E40F-6. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра, а палец соединяет поршень с шатуном. Стопорные кольца удерживают палец от осевого смещения после сборки.

ЦПГ меняют при износе поверхности цилиндра, появлении задиров, повреждении поршня, потере упругости или поломке колец. Такие дефекты могут сопровождаться снижением компрессии, затрудненным запуском и нестабильной работой двигателя. Установка согласованного набора позволяет заменить взаимосвязанные детали одновременно, не подбирая цилиндр, поршень и кольца по отдельности.

Что проверить при подборе

• Модель двигателя: комплект рассчитан на конструкцию 1E40F-6.
• Диаметр: номинальный размер цилиндра и поршня составляет 40 мм.
• Тип двигателя: 1E40F-6 является одноцилиндровым двухтактным двигателем с воздушным охлаждением.
• Конфигурация деталей: сравните расположение окон и крепежных отверстий цилиндра, форму поршня, палец и стопорные кольца со снятым комплектом.
• Модификация техники: обозначение самой мотопомпы не заменяет проверку модели установленного двигателя, поскольку внешне близкая техника может иметь другую цилиндро-поршневую группу.

Размер 40 мм относится к цилиндру и поршню, а не к диаметру входного или выходного патрубка насоса. При измерении старой детали поверхность следует очистить от нагара и загрязнений. Если двигатель уже ремонтировался, дополнительно проверьте, не была ли установлена ЦПГ другой модификации.

Замена и подготовка к работе

Перед разборкой двигатель необходимо остановить и полностью охладить. Во время ремонта очищают посадочные поверхности, проверяют состояние шатуна и игольчатого подшипника поршневого пальца, а также исключают попадание загрязнений в картер. Поршень устанавливают в правильной ориентации относительно окон цилиндра, кольца располагают по предусмотренным фиксаторам в канавках, а стопорные кольца полностью заводят в их посадочные канавки. Неправильная ориентация поршня или неполная фиксация пальца способна повредить новую группу.

До окончательной сборки цилиндр должен перемещаться по поршню без заклинивания, а кольца — свободно работать в своих канавках. Уплотнения и сопряженные детали оценивают отдельно: их состояние зависит от конкретного ремонта, и они не должны повторно использоваться при повреждении. Крепеж затягивают равномерно в соответствии с требованиями изготовителя двигателя.

После ремонта особенно важны правильная топливная смесь для двухтактного двигателя, чистый воздушный фильтр и отсутствие перегрева. Первые запуски выполняют без резкого набора оборотов, контролируя посторонние звуки и стабильность работы. ЦПГ ZUNA 1E40F-6 Ø40 подходит для восстановления мотопомпы, когда модель двигателя, диаметр и конфигурация снятых деталей совпадают с параметрами этого набора.
