Цилиндро-поршневая группа для мотокосы 1E40F-5 Ø40 мм ZUNA

Цилиндро-поршневая группа ZUNA 1E40F-5 Ø40 мм

Комплект предназначен для ремонта двигателя мотокосы с обозначением 1E40F-5 и диаметром цилиндра 40 мм. ЦПГ объединяет цилиндр, поршень и детали его установки, поэтому позволяет заменить основные сопряженные компоненты одновременно. Такой способ ремонта актуален при износе поверхностей цилиндра и поршня, повреждении колец или снижении компрессии, когда установка одной отдельной детали не устраняет причину неисправности.

Назначение поршневой группы

Во время работы двигателя поршень перемещается внутри цилиндра, а поршневые кольца уплотняют зазор между сопряженными поверхностями. От состояния этой пары зависят сжатие топливной смеси, запуск мотокосы и способность двигателя развивать тягу под нагрузкой. Цилиндр имеет наружные ребра воздушного охлаждения, впускные и выпускные каналы, а также посадочные отверстия для соединения с другими деталями двигателя.

ЦПГ обычно меняют после появления задиров, повреждения поршня, износа канавок или колец, а также при подтвержденной диагностикой потере компрессии. Перед ремонтом необходимо определить и устранить причину повреждения. Попадание абразивной пыли, проблемы со смазкой топливной смеси, перегрев или посторонние частицы способны испортить установленный комплект и привести к повторной разборке двигателя.

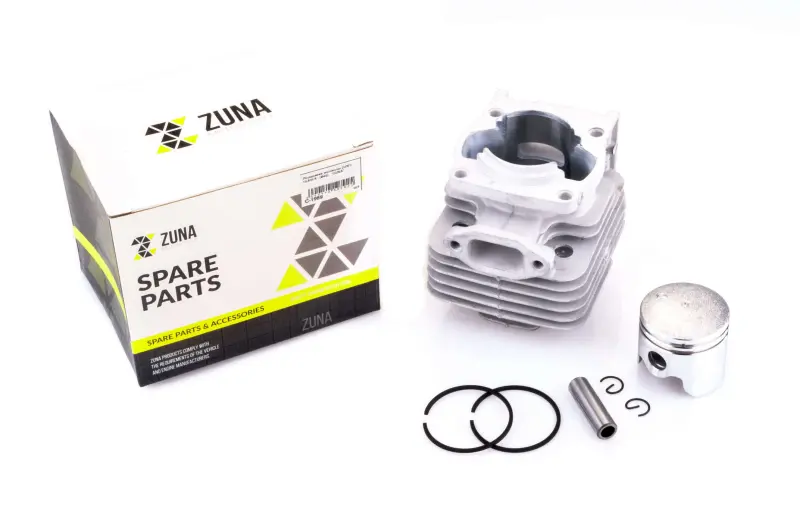

Что входит в комплект

• цилиндр диаметром 40 мм;
• поршень диаметром 40 мм;
• два поршневых кольца;
• поршневой палец;
• два стопора поршневого пальца.

Наличие сопряженных деталей в одном наборе упрощает комплексное восстановление цилиндро-поршневой части двигателя. Прокладки, подшипник, свеча и другие принадлежности в подтвержденный состав этой позиции не входят, поэтому потребность в них следует определить до начала ремонта.

Как проверить совместимость

Основные ориентиры для выбора — обозначение двигателя 1E40F-5 и диаметр 40 мм. Одного упоминания рабочего объема или внешнего сходства мотокосы недостаточно: техника разных производителей может иметь отличия в креплении и присоединительных деталях. До заказа сравните старый цилиндр с новым по расположению крепежных отверстий, форме впускного и выпускного каналов, посадке глушителя и впускного патрубка, конфигурации ребер и общей геометрии.

• уточните полное обозначение двигателя, а не только модель самой мотокосы;
• измерьте диаметр снятого поршня или цилиндра и сопоставьте его со значением 40 мм;
• сравните расположение окон, отверстий и мест присоединения навесных деталей;
• проверьте состояние шатуна, игольчатого подшипника, коленчатого вала и уплотнений;
• заранее подготовьте подходящие прокладки и прочие детали, необходимые именно для вашего двигателя.

Установка и первый запуск

Ремонт выполняют на остывшем двигателе после отсоединения провода свечи зажигания. Посадочные поверхности картера очищают от остатков старой прокладки и загрязнений. Кольца устанавливают в правильном положении относительно фиксирующих штифтов в канавках поршня, палец фиксируют стопорами, а цилиндр надевают без перекоса и чрезмерного усилия. Стопоры должны полностью войти в свои канавки: неправильная посадка может вызвать серьезное повреждение цилиндра и поршня.

После сборки впуск, глушитель и кожухи возвращают на штатные места, крепеж затягивают согласно требованиям изготовителя конкретного двигателя. Перед запуском проверяют свободное движение механизма, герметичность соединений и правильность приготовления топливной смеси. ЦПГ ZUNA 1E40F-5 Ø40 мм подходит для планового восстановления совместимой мотокосы, если обозначение двигателя, размер цилиндра и присоединительная геометрия полностью совпадают.
