Цилиндро-поршневая группа MANLE для мотокосы 1E34F, Ø34 мм, черная

ЦПГ MANLE для двигателя мотокосы 1E34F

Цилиндро-поршневая группа предназначена для ремонта двухтактных бензиновых двигателей 1E34F, устанавливаемых на мотокосы и триммеры. Основной размер комплекта — диаметр цилиндра и поршня 34 мм. ЦПГ объединяет детали, которые образуют камеру сгорания, обеспечивают движение поршня в цилиндре и участвуют в создании компрессии. Исправное состояние этой пары необходимо для уверенного запуска двигателя, устойчивой работы под нагрузкой и нормальной передачи усилия на привод режущей оснастки.

Комплект применяют при износе или повреждении штатного цилиндра и поршня. Поводом для диагностики могут стать затрудненный запуск, заметное снижение компрессии и тяги, нестабильная работа, посторонний механический шум, задиры на сопрягаемых поверхностях или повреждение поршневых колец. Установка новой ЦПГ устраняет последствия износа именно в цилиндро-поршневой части, однако перед ремонтом следует проверить состояние остальных деталей двигателя и определить причину неисправности.

Конструкция и состав комплекта

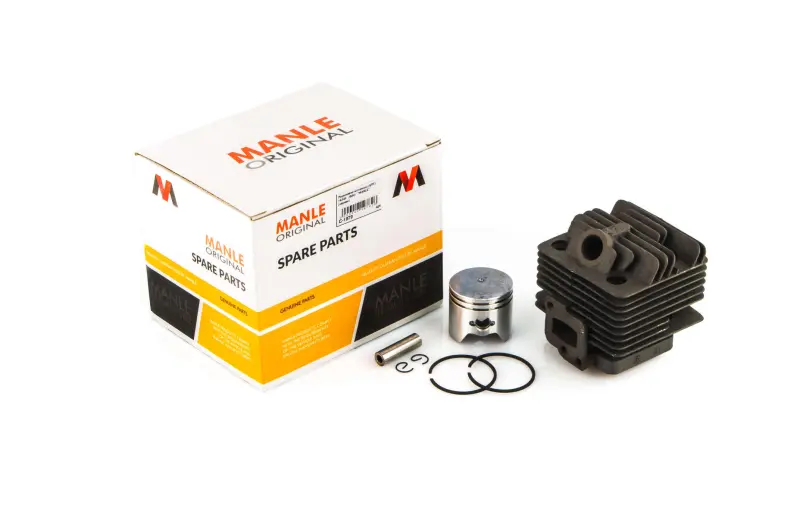

В набор входят цилиндр с развитым наружным оребрением, поршень, два поршневых кольца, поршневой палец и два стопорных кольца. Цилиндр выполнен в черном цвете. Оребрение увеличивает площадь наружной поверхности, необходимую для отвода тепла воздушным потоком во время работы двигателя. Поршневые кольца устанавливаются в канавки поршня и уплотняют зазор между ним и стенкой цилиндра, а палец соединяет поршень с шатуном. Стопорные кольца фиксируют палец от осевого перемещения.

• Назначение: ремонт цилиндро-поршневой части двигателя мотокосы или бензинового триммера.
• Тип двигателя: двухтактный бензиновый 1E34F.
• Диаметр: 34 мм.
• Исполнение цилиндра: черное, с наружными охлаждающими ребрами.
• Основные детали: цилиндр, поршень, два кольца, палец и два стопора пальца.

Как правильно подобрать ЦПГ

Обозначение 1E34F и диаметр 34 мм являются основными критериями, но подбирать деталь только по рабочему объему инструмента или названию торговой марки нельзя. Перед покупкой сравните старый цилиндр с новой деталью по форме корпуса, расположению впускного и выпускного каналов, конфигурации креплений и посадочным поверхностям. Проверьте диаметр поршня, конструкцию поршневого пальца и расположение соединений. Даже внешне похожие двигатели могут иметь различия, влияющие на установку.

Если обозначение двигателя сохранилось на мотокосе, оно должно соответствовать 1E34F. При отсутствии читаемого обозначения ориентируйтесь на размеры и геометрию снятой ЦПГ. Сверка нескольких параметров снижает риск покупки детали, которая совпадает по диаметру, но отличается креплением или расположением каналов.

Рекомендации по установке

Перед монтажом очистите место соединения цилиндра с картером и убедитесь, что внутрь двигателя не попали загрязнения. Осмотрите шатун, подшипники, коленчатый вал, впускной тракт и глушитель: неисправности этих деталей способны повредить новую поршневую группу. Поршневые кольца необходимо установить в предусмотренные канавки без перекоса, палец надежно зафиксировать обоими стопорными кольцами, а цилиндр монтировать без принудительного проталкивания деталей.

Прокладки, уплотнения и игольчатый подшипник на представленном наборе отдельно не заявлены, поэтому их наличие и состояние следует проверить до начала ремонта. После сборки поршень должен перемещаться свободно, без закусывания и постороннего контакта. Работы выполняют по сервисной схеме конкретной мотокосы с соблюдением направления установки поршня и порядка затяжки крепежа. Точная совместимость, аккуратная сборка и устранение первоначальной причины повреждения помогают новой ЦПГ работать в предусмотренном режиме.
