ЦПГ MANLE для Honda DIO ZX 65, Ø44 мм, палец 12 мм

Цилиндро-поршневая группа MANLE для Honda DIO ZX 65

Комплект предназначен для ремонта или восстановления цилиндро-поршневой части двухтактного двигателя скутера Honda DIO. Его основные параметры — диаметр цилиндра 44 мм, объемная конфигурация 65 см³ и поршневой палец диаметром 12 мм. ЦПГ участвует в формировании камеры сгорания, сжатии топливовоздушной смеси и передаче усилия от поршня к шатуну. Состояние этих деталей непосредственно связано с компрессией, запуском двигателя и его поведением под нагрузкой.

Конструкция и назначение комплекта

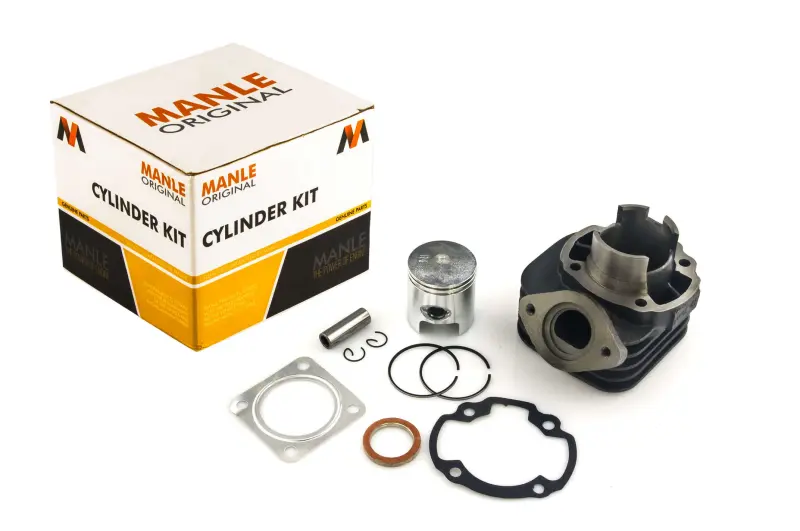

Набор объединяет детали, которые устанавливаются совместно при ремонте: цилиндр с наружным оребрением, поршень, поршневой палец, два стопорных кольца, поршневые кольца и прокладки. Такой формат позволяет заменить сопряженные компоненты цилиндро-поршневой части, не подбирая каждую представленную в наборе позицию отдельно. Оребрение цилиндра рассчитано на отвод тепла воздушным потоком, а окна в его стенках соответствуют газообменной схеме двухтактного двигателя.

ЦПГ применяется для конфигураций Honda DIO с обозначениями AF27/AF28 и AF34/AF35. В перечень совместимых исполнений входят Super Dio, Dio SR, Dio ZX, Dio XR Baja, Dio Fit, Live Dio, Dio Cesta и Dio ST. При этом название DIO или ZX само по себе недостаточно для безошибочного подбора: в семействе использовались разные цилиндры, диаметры пальца и варианты присоединения деталей.

Что проверить перед выбором

• Тип двигателя: комплект рассчитан на двухтактную конфигурацию; для четырехтактного мотора он не применяется.
• Код исполнения скутера: следует сопоставить обозначение AF27, AF28, AF34 или AF35 с данными конкретной техники.
• Диаметр цилиндра: требуемый размер для этой ЦПГ составляет 44 мм.
• Диаметр пальца: поршень рассчитан под палец 12 мм; этот параметр необходимо сверить с шатуном и демонтированным комплектом.
• Присоединительная геометрия: до монтажа сравнивают основание цилиндра, расположение каналов, выпускной патрубок, крепежные отверстия и форму прокладок со снятыми деталями.

Проверка всех параметров особенно важна, если двигатель ранее ремонтировали, растачивали или оснащали деталями другой размерности. Надпись на пластике скутера не всегда отражает фактическую конфигурацию установленного двигателя, поэтому ориентироваться нужно на код модели и размеры уже установленной ЦПГ.

Когда требуется замена

Поводом для диагностики цилиндро-поршневой части могут быть снижение компрессии, затрудненный запуск, потеря тяги, посторонний стук, задиры цилиндра, повреждение поршня или износ канавок колец. Такие признаки не определяют причину автоматически: перед ремонтом проверяют состояние цилиндра, поршня, колец и сопряженных деталей. Если износ ЦПГ подтвержден, установка согласованного комплекта восстанавливает правильное взаимодействие поршня с цилиндром при условии исправности остальных систем двигателя.

Рекомендации по установке

Монтаж выполняют на очищенный двигатель после удаления остатков прежних прокладок и загрязнений с привалочных поверхностей. Перед сборкой проверяют шатун, игольчатый подшипник поршневого пальца, коленчатый вал и отсутствие посторонних частиц в картере. Поршневые кольца устанавливают с учетом их положения в канавках, стопорные кольца полностью фиксируют в посадочных местах, а цилиндр надевают без перекоса и чрезмерного усилия.

Крепеж затягивают равномерно по нормативам для конкретного двигателя. После ремонта необходимо убедиться в исправности подачи масла, топливной системы, охлаждающего воздушного потока и настроек, влияющих на температуру сгорания. Это помогает устранить причину прежнего повреждения, а не только заменить его последствия. ЦПГ MANLE Ø44 мм стоит выбирать после проверки кода Honda DIO, двухтактного исполнения, пальца 12 мм и фактической конфигурации двигателя.
