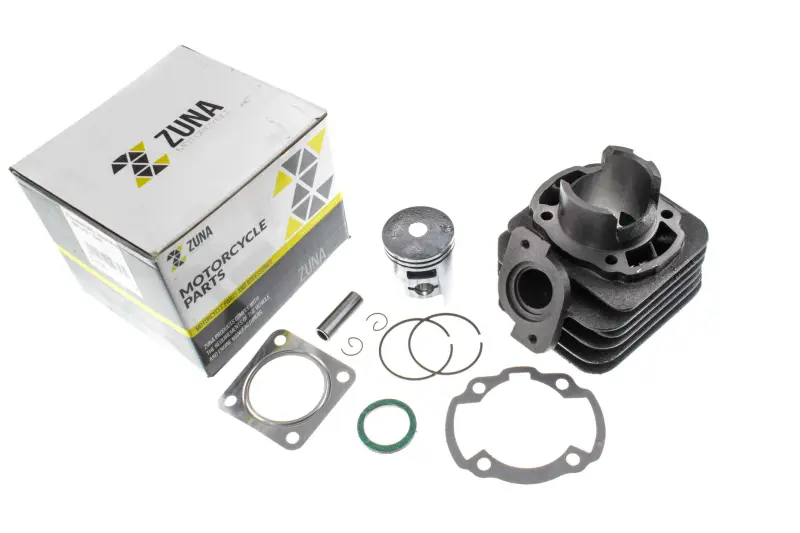

ЦПГ Honda DIO 65 Ø44, палец 12 мм ZUNA

Цилиндро-поршневая группа ZUNA для Honda DIO 65

Комплект предназначен для ремонта цилиндро-поршневой группы скутеров Honda DIO, рассчитанных на цилиндр диаметром 44 мм и поршневой палец 12 мм. ЦПГ формирует камеру, в которой поршень перемещается внутри цилиндра, обеспечивает сжатие топливной смеси и передает усилие через палец на шатун. От состояния этих деталей зависят компрессия, уверенный запуск двигателя и сохранение тяги под нагрузкой.

Исполнение с обозначением Honda DIO 65 подходит для замены изношенного цилиндра и поршня при ремонте соответствующей модификации двигателя. Наружные ребра цилиндра увеличивают площадь отвода тепла, а комплектный подбор поршня, колец и пальца позволяет устанавливать взаимосвязанные детали одновременно. В набор также входят стопорные кольца и прокладки, необходимые при сборке показанной конфигурации ЦПГ.

Когда требуется замена ЦПГ

Проверка цилиндро-поршневой группы актуальна при снижении компрессии, затрудненном запуске, заметной потере тяги или постороннем механическом шуме со стороны цилиндра. Основанием для ремонта также служат задиры на сопрягаемых поверхностях, повреждение днища поршня, износ канавок под кольца и потеря кольцами подвижности. Окончательное решение принимают после разборки и измерения деталей: одинаковые внешние симптомы могут быть связаны и с другими системами двигателя.

Что проверить перед выбором

• Диаметр цилиндра и поршня: требуемое значение — 44 мм. Его необходимо сопоставить с установленной конфигурацией двигателя, а не только с названием скутера.
• Диаметр поршневого пальца: комплект рассчитан на палец 12 мм; этот размер должен соответствовать шатуну и прежнему поршню.
• Модификацию Honda DIO: у скутеров одной серии встречаются разные исполнения двигателя, поэтому следует сверить код мотора и геометрию снятой ЦПГ.
• Посадочные точки: сравните расположение шпилек, форму основания цилиндра, выпускной фланец, окна и общую высоту с демонтированной деталью.
• Контуры прокладок: отверстия и каналы должны совпадать с сопрягаемыми поверхностями картера и головки.

Обозначения Ø44 и p-12 описывают два ключевых размера, но не заменяют полную проверку совместимости. Комплект не следует выбирать для двигателя GY6 или другой моторной платформы только из-за близкого объема: конструкция креплений, каналов и поршня может отличаться. Точное сопоставление старого цилиндра с новой деталью до начала сборки помогает избежать ситуации, когда различие обнаруживается уже при установке.

Рекомендации по установке

Монтаж выполняют на чистые сопрягаемые поверхности после проверки состояния коленчатого вала, шатуна и подшипника верхней головки шатуна. Перед сборкой удаляют остатки прежних прокладок, не допуская попадания загрязнений в картер. Поршневые кольца устанавливают в предусмотренные канавки без чрезмерного растяжения, совмещая их положение с конструкцией поршня. Палец фиксируют стопорными кольцами и обязательно проверяют правильность их посадки.

При установке цилиндра кольца аккуратно сжимают, исключая перекос и повреждение кромок. Прокладки размещают по соответствующим контурам, а крепеж затягивают равномерно с моментом, установленным производителем двигателя. После сборки коленчатый вал проворачивают вручную и убеждаются, что поршень движется свободно, без заеданий и контакта с посторонними деталями. ЦПГ ZUNA Ø44 с пальцем 12 мм станет подходящим решением для Honda DIO 65 только после подтверждения всех присоединительных размеров и конкретной версии двигателя.
