ЦПГ Honda DIO 50 ZUMBA, Ø39 мм, палец 12 мм

ЦПГ ZUMBA для Honda DIO 50

Цилиндро-поршневая группа предназначена для восстановления двигателя скутера Honda DIO 50 при износе цилиндра, поршня и колец. Номинальный диаметр цилиндра составляет 39 мм, а диаметр поршневого пальца — 12 мм. Эти параметры относятся к ключевым критериям подбора: совпадение только названия модели без проверки размеров и модификации двигателя недостаточно.

Во время работы двигателя поршень перемещается внутри цилиндра, а кольца уплотняют пространство между этими деталями. От состояния сопряженных поверхностей и правильной посадки колец зависят компрессия, запуск и тяга скутера. Поршневой палец соединяет поршень с шатуном и передает возникающее усилие на кривошипно-шатунный механизм. Поэтому детали ЦПГ устанавливаются как точно согласованный комплект, без сочетания нового поршня с цилиндром неподходящего диаметра.

Подтвержденные параметры и состав

• Назначение: цилиндро-поршневая группа для скутеров Honda DIO 50.
• Диаметр цилиндра: 39 мм.
• Диаметр поршневого пальца: 12 мм.
• Бренд: ZUMBA.

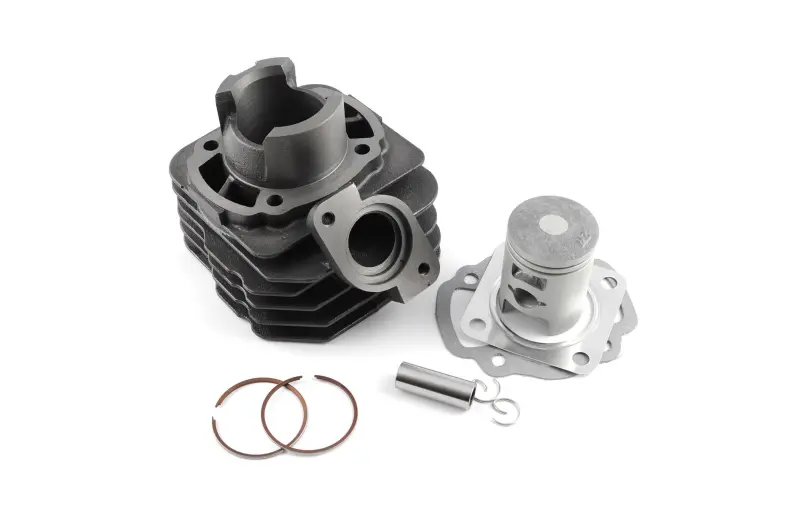

• Состав: цилиндр с ребрами охлаждения, поршень, два поршневых кольца, палец, стопорные кольца и прокладки.

Ребристый корпус цилиндра рассчитан на отвод тепла воздушным потоком. На цилиндре предусмотрены впускные, выпускные и перепускные каналы, поэтому при подборе необходимо сопоставить не только диаметр поршня, но и конфигурацию двигателя. Комплект относится к стандартному объему Honda DIO 50 и не заявлен как вариант увеличенного объема.

Как проверить совместимость

Перед покупкой уточните полное обозначение модели и двигателя установленного на скутере. У семейства Honda DIO существуют разные поколения и модификации, а внешне похожие цилиндры могут различаться расположением крепежных шпилек, формой гильзы, каналами, выпускным фланцем и прокладками. Снятая ЦПГ должна иметь цилиндр диаметром 39 мм и поршневой палец диаметром 12 мм. Дополнительно сравните посадочную часть цилиндра, расстояния между крепежными отверстиями, положение выпускного патрубка и контуры соединительных поверхностей.

Если двигатель ранее ремонтировали или дорабатывали, ориентироваться только на модель скутера нельзя. В нем уже может стоять цилиндр другого диаметра либо детали от иной версии мотора. В таком случае сначала измеряют демонтированные компоненты и проверяют код двигателя. Поршневой палец должен соответствовать шатуну по диаметру, а цилиндр — свободно устанавливаться в картер без механической доработки посадочного места.

Когда требуется замена ЦПГ

Поводом для проверки цилиндро-поршневой группы становятся снижение компрессии, затрудненный запуск, потеря тяги, посторонний металлический шум, задиры на поршне или цилиндре, повреждение днища поршня и износ канавок колец. Такие признаки могут быть связаны и с другими системами двигателя, поэтому перед ремонтом полезно провести диагностику, проверить герметичность соединений, состояние впуска, выпуска и системы смазки.

После разборки оценивают состояние шатуна, игольчатого подшипника верхней головки, коленчатого вала и плоскостей картера. Установка новой ЦПГ поверх неустраненной причины перегрева, недостаточной смазки, попадания абразива или обеднения смеси способна привести к повторному повреждению. Сопрягаемые поверхности очищают от остатков старых прокладок, а крепеж затягивают равномерно с моментом, указанным в сервисной документации конкретного двигателя.

Практические преимущества комплекта

• Цилиндр, поршень и кольца подобраны под единый диаметр 39 мм, что позволяет не собирать основную поршневую пару из разрозненных деталей.
• Палец диаметром 12 мм и стопорные кольца входят в набор, поэтому при подтвержденной совместимости доступны основные детали поршневого соединения.
• Ребра цилиндра увеличивают площадь теплоотдачи и помогают воздушному охлаждению двигателя.

Монтаж ЦПГ требует правильной ориентации поршня и колец, аккуратной установки стопорных колец, смазки сопряженных поверхностей и контроля свободного движения механизма до первого запуска. Если нет опыта ремонта скутерных двигателей, установку лучше поручить мотористу. Точная проверка диаметра 39 мм, пальца 12 мм и конфигурации снятого цилиндра поможет выбрать комплект без несовпадений при сборке.
