ЦПГ Honda DIO 50 Ø39 мм, палец 12 мм HORZA

Цилиндро-поршневая группа HORZA для Honda DIO 50

Комплект ЦПГ предназначен для ремонта двухтактного двигателя скутера Honda DIO 50 с цилиндром диаметром 39 мм и поршневым пальцем 12 мм. Он объединяет основные детали верхней части двигателя, которые формируют камеру сгорания, обеспечивают сжатие топливовоздушной смеси и преобразуют давление газов в движение поршня. Такой комплект выбирают при износе цилиндра и поршня, снижении компрессии либо повреждении сопряженных деталей.

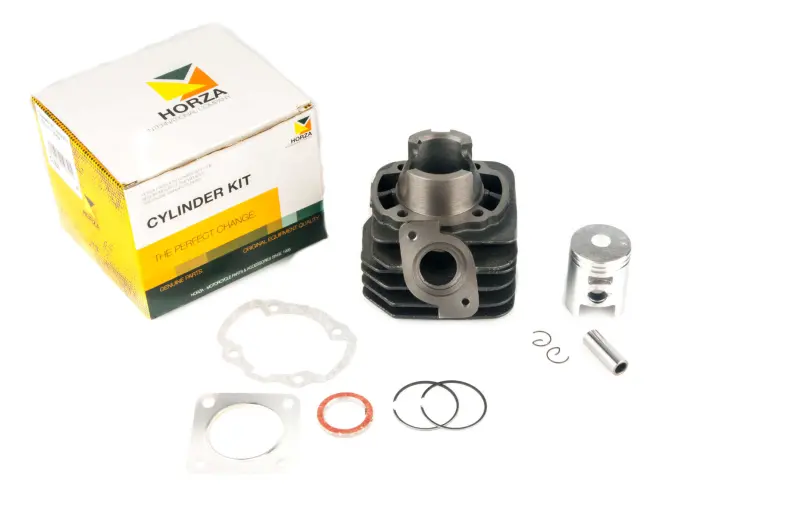

Цилиндр имеет наружные ребра воздушного охлаждения и выпускной фланец. В комплект входят цилиндр, поршень, два поршневых кольца, палец, два стопорных кольца и набор прокладок. Совместная замена этих деталей позволяет собрать сопряженную поршневую пару без подбора колец и пальца по отдельности. Головка цилиндра в комплект не входит.

Назначение и работа ЦПГ

Во время работы двигателя поршень перемещается внутри цилиндра, а кольца уплотняют зазор между их поверхностями. От состояния этой пары зависят компрессия, уверенный запуск и способность двигателя развивать тягу. Поршневой палец соединяет поршень с шатуном, стопорные кольца удерживают палец от осевого смещения, а прокладки герметизируют разъемы после сборки. ЦПГ размером Ø39 мм относится к конфигурации 50 см³ и не является комплектом увеличенного диаметра.

Что проверить при подборе

• Модель и тип двигателя. Комплект рассчитан на Honda DIO 50 с двухтактным двигателем соответствующей конструкции. Одного совпадения названия скутера недостаточно: разные поколения DIO могут иметь отличающиеся цилиндры.
• Диаметр цилиндра. Требуемый размер — 39 мм. Его необходимо сопоставить с параметрами установленной ЦПГ.
• Диаметр поршневого пальца. В этой версии используется палец 12 мм. Вариант с пальцем другого диаметра не подходит к имеющемуся шатуну и поршню.
• Посадочные точки. До установки сравнивают расположение шпилек, форму основания, выпускной фланец, окна цилиндра и габариты старой детали.
• Состав ремонта. Если головка, игольчатый подшипник верхней головки шатуна или крепеж повреждены, их состояние оценивают отдельно, поскольку на представленном комплекте эти детали отсутствуют.

Подготовка и установка

Перед сборкой проверяют состояние коленчатого вала, шатуна и посадки пальца, а также отсутствие люфта или повреждений игольчатого подшипника. Сопрягаемые поверхности картера и головки очищают от остатков прежних прокладок без повреждения плоскостей. Поршневые кольца устанавливают в свои канавки с правильной ориентацией замков, палец фиксируют стопорными кольцами, после чего убеждаются, что каждое кольцо полностью вошло в паз.

Цилиндр надевают на поршень аккуратно, без ударов и принудительного сжатия колец инструментом с острыми кромками. Крепеж затягивают равномерно в последовательности и с моментом, указанными для конкретного двигателя. После сборки контролируют герметичность соединений, подачу масла, настройки питания и отсутствие посторонних звуков. Первый запуск проводят только после проверки свободного перемещения механизма.

Когда требуется замена

Поводом для диагностики ЦПГ служат снижение компрессии, затрудненный запуск, потеря тяги, металлический шум, задиры цилиндра, повреждение поршня или износ канавок колец. Эти признаки могут иметь и другие причины, поэтому перед ремонтом полезно измерить компрессию и осмотреть снятые детали. Правильно подобранная HORZA Ø39 мм с пальцем 12 мм подходит для восстановления штатной конфигурации совместимого двигателя Honda DIO 50; окончательное соответствие определяют по модели мотора и геометрии демонтированного цилиндра.
