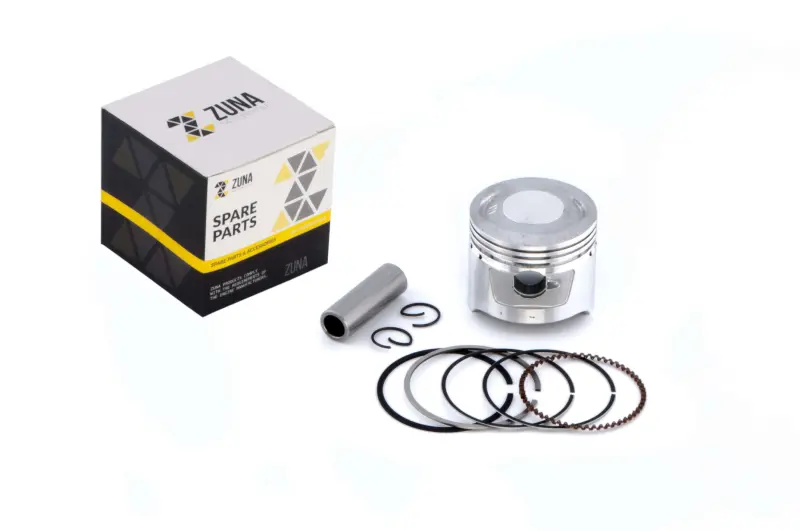

Поршень Delta 70 STD Ø47 мм ZUNA

Поршень Delta 70 STD Ø47 мм ZUNA

Поршень предназначен для цилиндро-поршневой группы четырехтактных мопедов Delta 70 с цилиндром под стандартный диаметр 47 мм. Деталь перемещается внутри цилиндра, воспринимает давление газов после сгорания смеси и через поршневой палец передает усилие на шатун. Одновременно установленные в канавках кольца уплотняют пространство между поршнем и стенкой цилиндра, участвуют в сохранении компрессии и контроле масла.

Исполнение STD означает стандартный размер, поэтому этот поршень выбирают для цилиндра с соответствующей номинальной геометрией. Обозначение нельзя автоматически считать подходящим для цилиндра после расточки: фактический диаметр и требуемый монтажный зазор необходимо измерить до сборки. Диаметр поршня составляет 47 мм, диаметр пальца — 13 мм. Эти два параметра следует проверять вместе, поскольку одинаковое обозначение объема двигателя само по себе не исключает различий между модификациями.

Состав комплекта и назначение деталей

• Поршень принимает давление газов и движется в цилиндре, передавая усилие через палец на шатун.
• Комплект поршневых колец устанавливается в канавки поршня и обеспечивает необходимое уплотнение в цилиндре.
• Поршневой палец диаметром 13 мм соединяет поршень с верхней головкой шатуна.
• Два стопорных кольца фиксируют палец от осевого перемещения после сборки.

Комплектный формат удобен при ремонте: основные сопряженные детали подбираются совместно, а при установке можно использовать новые кольца и фиксаторы вместо изношенных компонентов прежней поршневой группы. При этом цилиндр, шатун и его верхняя головка в комплект не входят и должны быть отдельно проверены на состояние и соответствие размерам.

Когда требуется замена

Основанием для разборки и дефектовки могут быть снижение компрессии, затрудненный запуск, посторонний стук в цилиндре, повышенный расход масла или заметная потеря тяги. При осмотре обращают внимание на задиры юбки, повреждение днища, износ канавок, поломку колец и следы перегрева. Один симптом не определяет причину неисправности: перед покупкой поршня проверяют цилиндр, кольца, палец, шатун и состояние сопряженных поверхностей.

Как правильно подобрать

• Убедитесь, что двигатель относится к применению Delta 70 и рассчитан на поршень диаметром 47 мм.
• Проверьте, что цилиндру требуется именно стандартное исполнение STD, а не один из увеличенных ремонтных размеров.
• Сопоставьте диаметр пальца 13 мм с отверстием поршня и верхней головкой шатуна.
• Сравните форму днища, высоту и расположение пальца, количество и расположение канавок с демонтированной деталью.
• Измерьте цилиндр в нескольких поясах и направлениях, чтобы выявить износ, овальность или конусность.

Даже при совпадении модели и диаметра окончательный подбор выполняют по измерениям. Новый поршень не устраняет чрезмерный износ или неправильную геометрию цилиндра. Если рабочая поверхность повреждена либо размер вышел за допустимые пределы, способ ремонта цилиндра и размер деталей определяют после дефектовки.

Установка и первый запуск

Перед сборкой цилиндр и канавки очищают от загрязнений, проверяют зазор колец в замках и их свободное перемещение в канавках. Кольца устанавливают в предусмотренном порядке и ориентации, не растягивая их больше необходимого. Поршень ориентируют в цилиндре согласно конструкции двигателя. Палец и трущиеся поверхности смазывают моторным маслом, а стопорные кольца полностью заводят в посадочные канавки. После сборки коленчатый вал несколько раз плавно проворачивают вручную, контролируя свободный ход без заеданий.

Поршень ZUNA Ø47 мм STD подходит для планового ремонта Delta 70 при подтвержденном стандартном размере цилиндра и пальце 13 мм. Точная проверка геометрии перед установкой помогает собрать поршневую группу с правильными зазорами и избежать повторной разборки двигателя.
