Ось маятника Alpha ZUNA с двумя гайками

Ось маятника Alpha ZUNA с двумя гайками

Ось предназначена для установки маятника задней подвески на мопедах Alpha. Она проходит через посадочные места рамы и маятника, удерживает соединение и служит опорой, относительно которой маятник перемещается при ходе подвески. Исправная деталь помогает сохранить правильное положение задней части мопеда, поэтому ее состояние проверяют при появлении люфта, разборке подвески или ремонте крепления маятника.

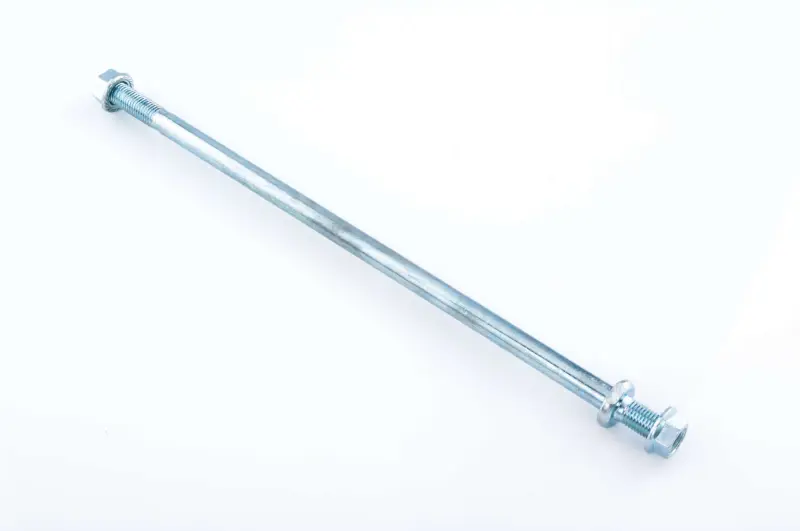

Версия ZUNA выполнена в виде длинного прямого металлического стержня с гладкой основной частью и резьбовыми участками на концах. В комплекте предусмотрены две гайки для фиксации с обеих сторон. Такое исполнение необходимо учитывать при подборе: внешне похожая ось с головкой на одном конце, одной гайкой либо другой длиной резьбовых участков может не подойти вместо этой позиции.

Назначение детали

Во время движения маятник задней подвески меняет положение относительно рамы, отрабатывая перемещения заднего колеса. Ось формирует центральное соединение этих деталей и воспринимает нагрузку в точке их крепления. Износ посадочных поверхностей, искривление стержня или повреждение резьбы могут мешать нормальной сборке, создавать боковое смещение и не позволять надежно затянуть крепеж.

Замену целесообразно выполнять, если снятая ось погнута, имеет выраженные следы износа, глубокую коррозию, замятые концы или сорванную резьбу. Отдельно проверяют гайки: они должны свободно навинчиваться на соответствующие резьбовые участки и обеспечивать надежную фиксацию. Если соединение ранее работало с люфтом, вместе с осью следует осмотреть втулки маятника и посадочные места рамы.

Как правильно подобрать ось

• Тип техники: позиция предназначена для мопедов Alpha, но конструкция крепления может отличаться у отдельных выпусков и модификаций.
• Исполнение: у этой оси два резьбовых конца и две гайки. Схема должна совпадать с креплением на мопеде.
• Общая длина: сравните расстояние между крайними точками старой и новой деталей, не ограничиваясь длиной гладкой части.
• Посадочный диаметр: стержень должен соответствовать отверстиям рамы, втулкам и маятнику без чрезмерного зазора.
• Резьба: необходимо сверить ее диаметр, шаг и длину на каждом конце. Гайки от другой оси нельзя считать подходящими без такой проверки.
• Дополнительные детали соединения: перед заказом сопоставьте расположение шайб, втулок и проставок на своем мопеде.

Рекомендации по установке

Перед монтажом очистите посадочные отверстия и проверьте, нет ли деформации рамы или маятника. Втулки должны быть установлены правильно, а отверстия — совмещены по одной линии. Ось вводят без принудительного изгиба и ударов по резьбовым концам. Если стержень не проходит свободно, сначала находят причину перекоса: попытка стянуть несовмещенные детали гайками способна повредить резьбу и посадочные поверхности.

После установки гайки затягивают равномерно с усилием, предусмотренным документацией конкретного мопеда. Соединение не должно оставаться ослабленным, но затяжка также не должна блокировать нормальное движение маятника. По завершении сборки проверяют отсутствие бокового люфта, свободный ход подвески и устойчивость крепежа. После первых поездок полезно повторно проконтролировать соединение в рамках обычного обслуживания.

Для уверенного выбора положите снятую ось рядом с новой и последовательно сопоставьте общую длину, диаметр стержня, резьбу на обоих концах и способ фиксации двумя гайками. Такой порядок помогает исключить ошибку даже тогда, когда разные версии для Alpha имеют очень похожий внешний вид.
