Натяжитель цепи бензопилы Goodluck GL 4500/5200 прямой MANLE

Прямой натяжитель цепи MANLE для Goodluck GL 4500/5200

Деталь предназначена для регулировки натяжения пильной цепи на бензопилах Goodluck GL 4500 и GL 5200 с прямым исполнением механизма. Натяжитель устанавливается в крышке тормоза и взаимодействует с направляющей шиной: при вращении регулировочного винта шина перемещается, благодаря чему можно выбрать провисание цепи перед работой или после ее обслуживания.

Назначение и устройство

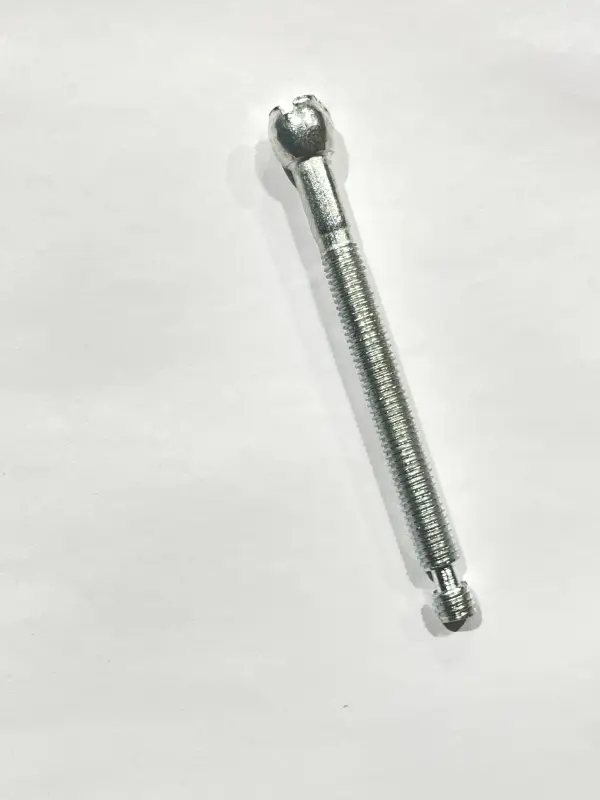

Конструкция представляет собой вытянутый регулировочный винт с резьбовой частью и фасонными концами. Такая деталь передает вращение отвертки механизму перемещения шины. Штифт натяжения должен попадать в предусмотренное отверстие направляющей шины, иначе регулировка не будет работать правильно. Прямое расположение винта отличает эту версию от боковых натяжителей, которые также применяются на бензопилах семейства 4500/5200, но имеют другую компоновку.

Исправный механизм позволяет изменять положение шины постепенно и контролируемо. Это необходимо при установке пильной цепи, ее подтягивании после первых циклов работы и повторной сборке гарнитуры после очистки. Правильная регулировка помогает цепи прилегать к нижней части шины, свободно перемещаться по пазу без заеданий и не образовывать чрезмерного провисания.

Когда требуется замена

Новый натяжитель нужен, если регулировочный винт прокручивается без перемещения шины, резьба повреждена, рабочий конец деформирован либо механизм заедает после очистки и правильной установки. Проверить состояние детали стоит и в ситуации, когда натяжение невозможно отрегулировать в доступном диапазоне. Перед заменой следует отдельно осмотреть отверстие шины, посадочное место в крышке тормоза и сопряженные детали: неисправность одного из этих участков может давать похожие признаки.

Что проверить перед выбором

• Модель бензопилы: позиция предназначена для Goodluck GL 4500 и GL 5200.
• Тип регулировки: требуется именно прямой натяжитель, а не боковая версия.
• Место установки: форма детали должна соответствовать посадочному месту в крышке тормоза.
• Конфигурация: сравните длину и расположение резьбового участка, форму обоих концов и способ взаимодействия с шиной со снятой штатной деталью.
• Состояние сопряжений: отверстие шины и посадочное место не должны мешать свободному ходу механизма.

Обозначения 4500 и 5200 используются у большого числа бензопил сходной компоновки, однако совпадение этих цифр само по себе не заменяет проверку конструкции. Особенно важно не перепутать прямое и боковое исполнение: эти варианты различаются расположением регулировочного винта и не выбираются как взаимозаменяемые только по названию серии.

Установка и проверка

Работы выполняют на полностью остановленной и остывшей бензопиле. После снятия крышки тормоза натяжитель размещают в предусмотренном посадочном месте, а его штифт совмещают с отверстием шины. Крышку устанавливают обратно, крепеж предварительно наживляют, затем отверткой плавно регулируют положение шины. Окончательную затяжку крепежа выполняют после выставления цепи согласно инструкции конкретной бензопилы.

После сборки цепь должна двигаться по шине без заеданий, а ее ведущие звенья должны оставаться в направляющем пазу. Натяжение проверяют перед запуском и повторно после непродолжительной работы, особенно при установке новой цепи. Если винт вращается с чрезмерным усилием, не перемещает шину или штифт не входит в ее отверстие, работу прекращают и еще раз проверяют правильность посадки и соответствие детали.
