Муфта сцепления MANLE для бензопил STIHL MS 180/230/250, блистер

Муфта сцепления MANLE для бензопил STIHL MS 180/230/250

Муфта предназначена для ремонта центробежного сцепления бензопил STIHL серий MS 180, MS 230 и MS 250. Деталь связывает коленчатый вал двигателя с барабаном сцепления: при наборе оборотов она передает вращение на привод режущей гарнитуры, а после снижения оборотов размыкает эту связь. Благодаря такому принципу двигатель может работать на холостом ходу без постоянного движения пильной цепи.

Конструкция и принцип работы

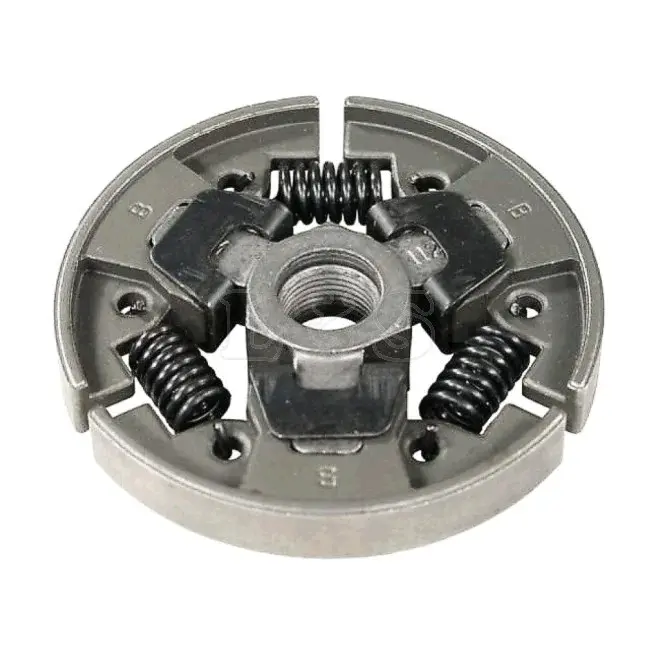

Муфта выполнена в виде трехколодочного механизма с центральной резьбовой ступицей. Три возвратные пружины соединяют колодки и удерживают их ближе к центру при низкой частоте вращения. Когда двигатель набирает обороты, центробежная сила перемещает колодки наружу. Их рабочие поверхности соприкасаются с внутренней поверхностью барабана, после чего крутящий момент передается на ведущую звездочку и цепь.

Такая схема действует автоматически и не требует отдельного рычага включения. Исправность колодок и пружин влияет на момент срабатывания сцепления. При нормальном холостом ходе цепь должна оставаться неподвижной, а при нажатии на курок газа привод должен подключаться без задержек и выраженных рывков.

Когда муфту проверяют и меняют

Поводом для диагностики могут быть движение цепи на правильно настроенном холостом ходу, позднее включение привода, пробуксовка под нагрузкой, рывки при наборе оборотов или заметный износ рабочих поверхностей колодок. Похожие признаки способны возникать и при неисправности барабана, звездочки, подшипника, тормоза цепи либо при неверной регулировке двигателя. Поэтому перед заменой оценивают весь привод, а не только одну деталь.

Пружины не должны быть сломаны, растянуты или выпадать из своих посадочных мест. Колодки проверяют на равномерность состояния и отсутствие повреждений. Одновременно осматривают внутреннюю поверхность барабана: сильная выработка сопряженной детали может помешать правильной работе новой муфты.

Как правильно подобрать

• Модель бензопилы: изделие заявлено для STIHL MS 180, MS 230 и MS 250. Обозначение следует сверять полностью, включая буквенные индексы и исполнение конкретной пилы.
• Конструкция старой детали: сравните число колодок и пружин, форму центральной ступицы, расположение посадочных участков и общую геометрию.
• Сопряжение с приводом: резьба ступицы и положение муфты относительно барабана должны соответствовать установленному механизму.
• Формат товара: муфта MANLE представлена в блистерном варианте упаковки.

Подбирать деталь только по числам 180, 230 или 250 не следует: похожие цифровые обозначения встречаются у техники разных производителей. Основным ориентиром служат полное название модели STIHL и совпадение конструкции демонтированной муфты.

Установка и проверка после ремонта

Работы проводят на остановленной и остывшей бензопиле, исключив случайный запуск двигателя. Для доступа снимают элементы, закрывающие привод цепи, а муфту демонтируют подходящим инструментом с учетом конструкции резьбового соединения. Ударное отворачивание и фиксация коленвала неподходящими предметами могут повредить детали двигателя, поэтому при отсутствии опыта установку лучше поручить специалисту по бензоинструменту.

После сборки проверяют свободное расположение деталей, работу тормоза цепи и поведение пилы на холостом ходу. Цепь не должна двигаться без нажатия на курок газа. Если она продолжает вращаться, необходимо проверить настройку холостого хода, пружины, барабан и правильность монтажа. Муфта MANLE подходит для планового восстановления привода совместимой бензопилы, когда старая трехколодочная деталь изношена или повреждена.
