Крестовина сцепления бензопилы Goodluck GL4500/5200 ZUNA

Крестовина сцепления Goodluck GL4500/5200 ZUNA

Крестовина ZUNA предназначена для ремонта сцепления бензопил Goodluck GL4500 и GL5200. Это центральная деталь центробежного механизма, работающая совместно с колодками и пружиной. Она участвует в передаче крутящего момента от двигателя к барабану сцепления, ведущей звездочке и пильной цепи. Замена одной крестовины позволяет восстановить узел без покупки полного сцепления, если остальные компоненты исправны и соответствуют устанавливаемой детали.

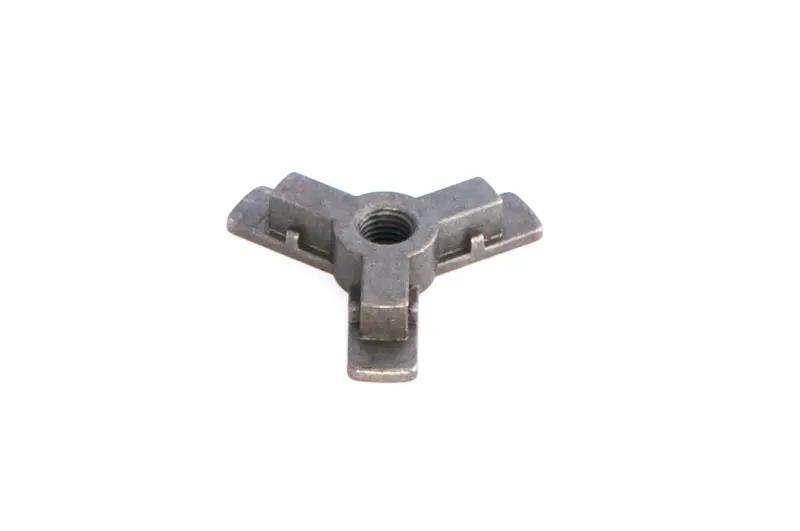

Конструкция имеет три равномерно расположенных плеча и центральное резьбовое отверстие. Такая форма соответствует трехколодочной схеме сцепления, применяемой на указанных моделях бензопил. При увеличении оборотов колодки расходятся под действием центробежной силы и взаимодействуют с барабаном, благодаря чему начинается движение цепи. После снижения оборотов пружина возвращает колодки в исходное положение. Крестовина служит основанием для правильного расположения этих деталей и поэтому должна точно совпадать с остальными компонентами узла.

Что проверить при подборе

Обозначений GL4500 или GL5200 недостаточно для выбора без осмотра снятого сцепления: у бензопил одной модельной группы могут встречаться различные исполнения деталей. Перед заказом следует сопоставить форму старой крестовины с новой и проверить основные посадочные признаки.

• Модель бензопилы: деталь заявлена для Goodluck GL4500 и GL5200.
• Схема конструкции: новая крестовина имеет три плеча, поэтому количество и расположение колодок должны соответствовать трехлучевому основанию.
• Центральное соединение: необходимо сравнить диаметр, шаг и направление резьбы со снятой деталью или технической документацией конкретной пилы.
• Посадочные участки: сопоставьте форму плеч, упоров и мест установки колодок. Даже небольшое отличие профиля может помешать правильной сборке.
• Соседние компоненты: проверьте состояние колодок, пружины, шайбы, барабана и ведущей звездочки. Новая крестовина не устранит неисправность, вызванную повреждением другой части сцепления.

Замена и обслуживание

Крестовину меняют при повреждении плеч, деформации, заметной выработке посадочных поверхностей или нарушении резьбового соединения. Рывки при наборе оборотов, пробуксовка, посторонний шум либо движение цепи на холостом ходу требуют проверки сцепления в сборе: эти признаки могут быть связаны не только с крестовиной, но и с колодками, ослабленной или поврежденной пружиной, барабаном либо звездочкой.

Перед сборкой посадочное место очищают от загрязнений и продуктов износа, а все снятые компоненты осматривают по отдельности. Колодки должны занимать предусмотренное положение на трех плечах, пружина — соответствовать конфигурации сцепления, а барабан — свободно устанавливаться без перекоса и заедания. Резьбовое соединение затягивают способом и с усилием, указанными изготовителем конкретной бензопилы. После сборки вручную проверяют свободное вращение барабана и правильное расположение деталей, затем контролируют работу механизма на холостых и повышенных оборотах.

Эта крестовина подходит для точечного ремонта бензопил Goodluck GL4500/5200 с совпадающей трехлучевой конструкцией сцепления. Точное сравнение геометрии, резьбы и посадочных мест со снятой деталью помогает избежать несовместимости и собрать механизм без принудительной подгонки.
