Коробка передач в сборе для мопеда Delta под подшипник MANLE

Коробка передач в сборе для мопеда Delta MANLE

Комплект предназначен для ремонта механической трансмиссии совместимого мопеда Delta. Коробка передач принимает вращение от двигателя, изменяет соотношение частоты вращения и тяги на выбранной передаче, а затем передает крутящий момент дальше по трансмиссии. Исполнение в сборе удобно при значительном износе валов и шестерен, когда замена одной поврежденной детали не решает проблему или требует сложного подбора нескольких сопряженных компонентов.

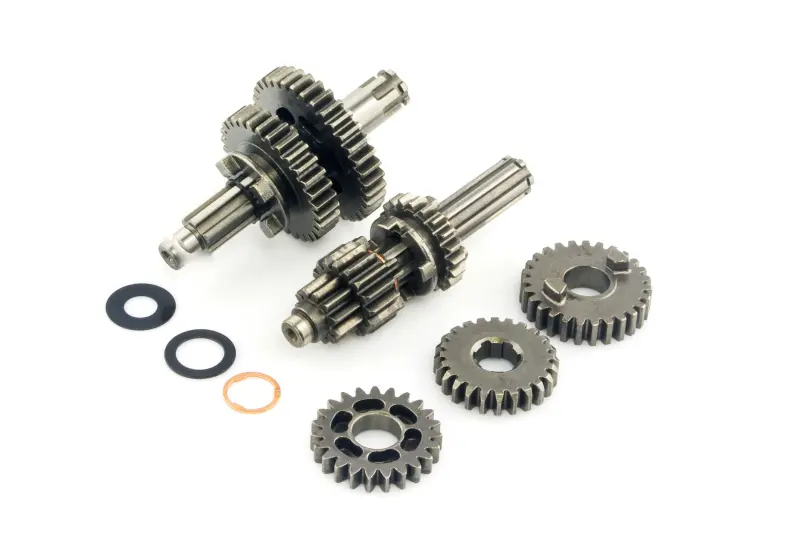

Конструкция включает валы с установленными зубчатыми колесами, а также отдельные шестерни и кольцеобразные детали. Такое устройство рассчитано на совместную работу деталей внутри картера коробки. Обозначение «под подшипник» относится к варианту опоры вала и является ключевым отличием этой модификации. Ее нельзя без проверки заменять версией под сепаратор: внешне близкие коробки для мопедов Delta могут различаться опорами, концами валов, расположением шестерен и посадочными параметрами.

Что проверить при подборе

Название Delta указывает семейство техники, но само по себе не подтверждает установку на любую модификацию мопеда. Перед выбором необходимо определить тип двигателя и конструкцию картера, а снятую коробку использовать как образец для сравнения. Основное внимание уделяют варианту опоры под подшипник, форме и длине концов валов, диаметрам посадочных шеек, расположению шлицев, канавок и уступов. Также сравнивают количество, ширину и взаимное положение зубчатых колес.

• Тип детали: механическая коробка передач для мопеда.
• Исполнение: комплект деталей коробки в сборе.
• Применение: совместимые модификации Delta.
• Вариант опоры: под подшипник.
• Производитель: MANLE.

Если старая коробка уже разобрана, детали удобно разложить в порядке установки и последовательно сопоставить с новым комплектом. Различия хотя бы по одной посадочной поверхности, длине вала, профилю шлицев или положению шестерни требуют дополнительной проверки. Подбор только по внешнему сходству нежелателен: корпус двигателя и механизм переключения должны соответствовать геометрии устанавливаемой коробки.

Когда требуется замена

Поводом для диагностики трансмиссии служат затрудненное включение передач, самопроизвольное выключение выбранной ступени, посторонний шум, заметный люфт валов, повреждение зубьев или выраженный износ сопряженных поверхностей. Эти признаки могут быть связаны не только с валами и шестернями, поэтому до установки проверяют состояние подшипников, посадочных мест картера, вилок и барабана переключения. Изношенные смежные детали способны нарушить работу даже новой коробки.

Рекомендации по установке

Монтаж выполняют после очистки картера и осмотра всех сопрягаемых компонентов. Валы должны занимать предусмотренное положение без перекоса и заедания, а шестерни — свободно вращаться и корректно входить в зацепление. До окончательной сборки проверяют перемещение механизма переключения по всем предусмотренным положениям, наличие необходимых фиксаторов и правильность установки колец и шайб. Для сборки и последующей эксплуатации применяют смазочный материал, предусмотренный изготовителем двигателя.

Работа требует разборки моторно-трансмиссионной части, точного размещения деталей и контроля зацепления шестерен. Если нет подходящего инструмента и опыта ремонта коробок мопедов, установку лучше поручить профильному мастеру. Правильное сопоставление версии под подшипник со старой коробкой и картером помогает избежать повторной разборки и получить корректную работу механизма переключения.
