Катушка зажигания 1E36F для Tanaka SUM328 BEST (mod A)

Катушка зажигания 1E36F для Tanaka SUM328 BEST (mod A)

Модуль предназначен для системы зажигания мотокос с двигателем 1E36F и техники Tanaka SUM328 BEST соответствующей модификации. Катушка формирует высоковольтный импульс, необходимый свече для воспламенения топливовоздушной смеси. От исправности этой детали зависят появление искры, запуск бензинового двигателя и его устойчивая работа в разных режимах.

Назначение и конструкция

Катушка устанавливается рядом с маховиком двигателя. Когда магнитная часть вращающегося маховика проходит возле модуля, возникает импульс, который по высоковольтному проводу поступает к свече зажигания. Такая схема не требует отдельной аккумуляторной батареи, однако чувствительна к правильному расположению катушки, состоянию соединений и зазору относительно маховика.

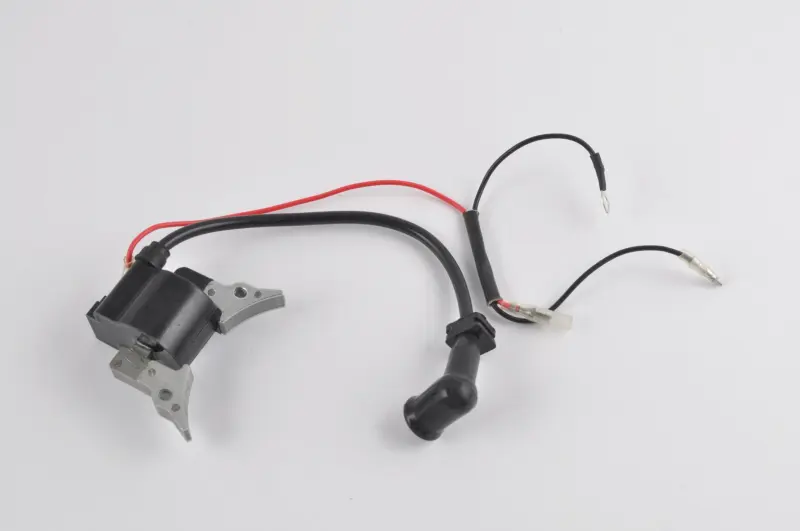

Конструкция включает катушку на металлическом крепежном основании, высоковольтный провод с угловым свечным колпачком и отдельные провода с разъемами. Форма основания задает положение детали возле маховика, а колпачок обеспечивает подключение к свече. При замене необходимо сохранить штатную прокладку проводов: они не должны касаться подвижных деталей, острых кромок и сильно нагревающихся участков двигателя.

Как правильно подобрать катушку

Основные ориентиры этой версии — обозначение двигателя 1E36F, модель Tanaka SUM328 BEST и исполнение mod A. Одного общего названия двигателя недостаточно, если мотокоса выпускалась в нескольких конструктивных вариантах. Перед заказом сравните старую деталь с новой по форме металлического основания, расположению крепежных отверстий, направлению выхода высоковольтного провода, типу свечного колпачка, количеству тонких проводов и конфигурации их разъемов.

Особенно внимательно проверяйте расположение креплений и длину проводов. Катушка должна занять предусмотренное место без переделки основания, натяжения кабеля или изменения его маршрута. Обозначение mod A следует учитывать как указание на конкретный вариант исполнения. Совместимость с другими моделями мотокос, даже оснащенными похожим двигателем, требует отдельного сопоставления конструкции.

Когда требуется проверка или замена

Поводом проверить систему зажигания могут быть отсутствие искры, затрудненный запуск, внезапная остановка двигателя либо нестабильная работа после прогрева. Эти признаки не указывают только на катушку: аналогичные проявления возможны при неисправной свече, повреждении свечного колпачка, нарушении контакта, замыкании провода выключения или неправильном зазоре возле маховика. До замены полезно осмотреть проводку и разъемы, проверить свечу и убедиться, что выключатель остановки не блокирует зажигание.

На старой катушке оценивают состояние высоковольтного провода, колпачка, изоляции и крепежного основания. Трещины, следы перегрева, перетертый провод, ослабленный разъем или механическое повреждение могут нарушать образование и передачу импульса. Диагностику искры выполняют безопасным способом, исключая контакт с топливом и открытыми токопроводящими частями.

Установка

Работы проводят на остановленном и остывшем двигателе. Перед снятием кожуха отсоединяют колпачок от свечи, запоминают положение старой катушки и маршрут каждого провода. Новую деталь устанавливают в том же направлении, после чего выставляют зазор между модулем и магнитной частью маховика по сервисным данным конкретной мотокосы. Универсальное значение использовать не следует: точный зазор определяется конструкцией двигателя.

После затяжки креплений маховик должен вращаться без касания катушки. Разъемы подключают к соответствующим контактам, а провода фиксируют так, чтобы вибрация и вращающиеся детали не повредили изоляцию. Затем возвращают защитный кожух, подключают свечной колпачок и проверяют запуск. Правильный подбор по двигателю, исполнению, креплению и проводам помогает установить катушку без конструктивных изменений и восстановить нормальную работу системы зажигания.
