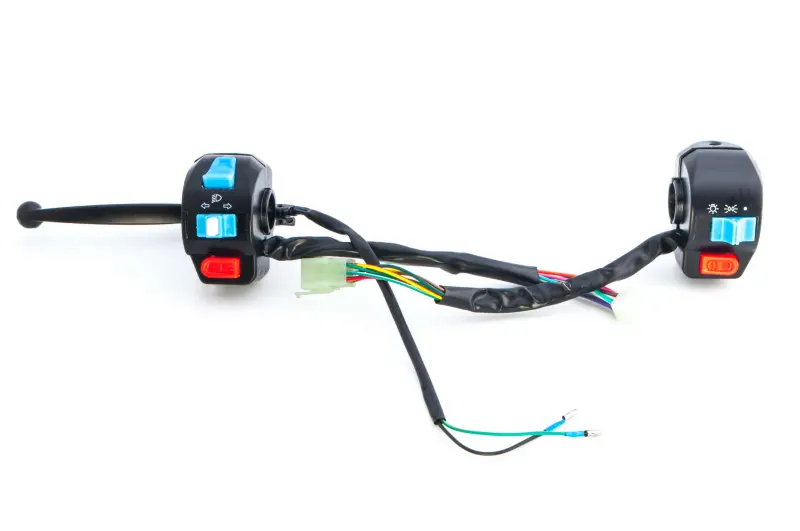

Блоки кнопок руля ZUNA для 4T GY6 50, диск/барабан, с рычагом

Комплект рулевых переключателей для скутера GY6 50

Парные блоки кнопок ZUNA предназначены для четырехтактных скутеров GY6 50 с сочетанием дискового и барабанного тормоза. Они объединяют органы управления, расположенные с левой и правой стороны руля, проводку для подключения и тормозной рычаг с креплением. Такой комплект подходит для ремонта рулевого управления, когда штатные корпуса повреждены, кнопки работают нестабильно, проводка изношена либо требуется заменить несколько связанных деталей одновременно.

Переключатели позволяют управлять светом, указателями поворота и звуковым сигналом, не убирая руки с руля. Клавиши и кнопки распределены между двумя корпусами, поэтому водитель сохраняет привычный доступ к основным функциям скутера. Комплект рассчитан на технику GY6 50 с четырехтактным двигателем; в карточке совместимости указаны моторы 139QMA/1P39QMA и 139QMB/1P39QMB. При этом обозначение двигателя следует рассматривать как один из критериев подбора, поскольку исполнение рулевой проводки и тормозных механизмов у разных моделей скутеров может отличаться.

Конструкция и назначение

• Два корпуса переключателей устанавливаются на левую и правую стороны руля и собирают основные кнопки управления в зоне доступа пальцев.
• Исполнение «диск/барабан» предназначено для соответствующей комбинации тормозных механизмов скутера; его нельзя автоматически заменять вариантом «диск/диск» или «барабан/барабан».
• Тормозной рычаг и его крепление входят в конструкцию одного из рулевых блоков, что важно учитывать при сравнении со штатной деталью.
• От корпусов выведены жгуты проводов с разъемами и отдельными контактами для соединения с проводкой скутера.
• Корпуса выполнены в черном цвете, а органы управления выделены цветными клавишами и понятными пиктограммами.

Что проверить перед выбором

Сначала сопоставьте тип техники, четырехтактное исполнение GY6 50 и обозначение двигателя. Затем проверьте фактическую схему тормозов: дисковый механизм обычно связан с гидравлическим приводом, а барабанный — с механическим приводом тросом. Для этой позиции принципиально соответствие варианту «диск/барабан» и расположению рычага. Если на скутере установлена иная тормозная комбинация, потребуется другой вариант блоков.

Отдельно сравните старые и новые корпуса по месту установки, форме крепления, расположению рычага и свободному размещению рядом с ручками руля. До подключения сопоставьте количество проводов, форму и число разъемов, расположение контактов и назначение каждой кнопки. Одинаковое обозначение GY6 не означает полного совпадения всех разъемов: производители скутеров применяют разные варианты жгутов и распиновки. Цвет провода сам по себе не должен быть единственным ориентиром — соединения проверяют по схеме конкретной модели и назначению контактов.

Установка и проверка работы

При замене снимают старые блоки, освобождают их проводку и прокладывают новые жгуты по штатному маршруту без натяжения, резких перегибов и контакта с подвижными деталями. Корпуса фиксируют так, чтобы кнопки оставались удобными, рычаг двигался свободно, а поворот руля в обе стороны не тянул провода. Подключение выполняют только после проверки соответствия разъемов и контактов.

После монтажа поочередно проверяют световые режимы, указатели поворота, звуковой сигнал, предусмотренные кнопки и свободный ход рычага. Руль должен поворачиваться от упора до упора без натяжения жгута. Такой порядок помогает сразу обнаружить неправильное соединение или неудобное положение корпуса до начала эксплуатации скутера.

Комплект ZUNA выбирают для восстановления штатного управления на совместимом GY6 50, когда нужен согласованный набор левого и правого переключателей с рычагом под тормозную схему «диск/барабан». Точная сверка тормозного исполнения, креплений и проводки позволяет избежать переделок при установке.
