Блоки кнопок руля с рычагами HORZA для 4T GY6 50, барабан/барабан

Комплект рулевых переключателей HORZA для скутера GY6 50

Парные блоки кнопок HORZA предназначены для четырехтактных китайских скутеров GY6 50 с барабанным передним и задним тормозом. Комплект объединяет органы управления, крепления на руль и оба тормозных рычага. Такое исполнение подходит для комплексного ремонта рулевого оборудования, когда повреждены корпуса переключателей, изношены рычаги, нарушена работа кнопок или требуется восстановить обе стороны руля в одной конфигурации.

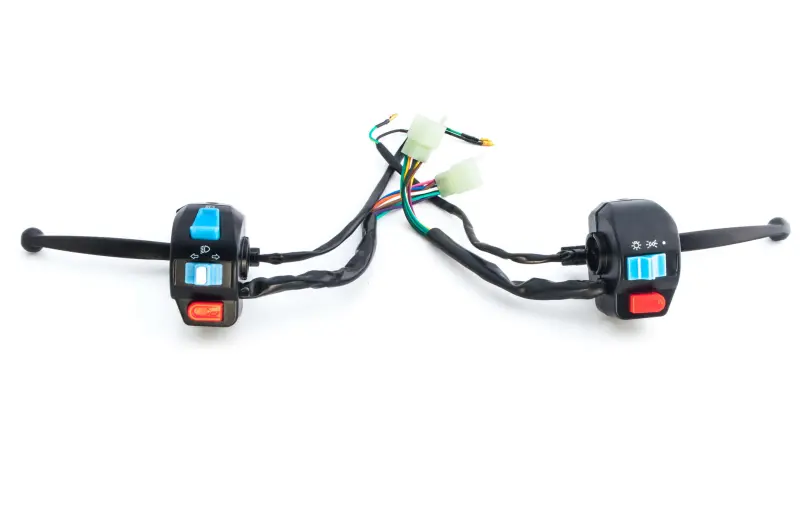

Левый и правый блоки размещают основные кнопки управления светом, указателями поворота и звуковым сигналом в зоне доступа пальцев водителя. От каждого корпуса выведен отдельный жгут проводов со штекерными разъемами. Тормозные рычаги встроены в соответствующие основания и рассчитаны на схему «барабан/барабан», то есть на скутер, где оба тормоза управляются рычагами через механический привод. Черные корпуса и длинные рычаги образуют готовую левую и правую рулевые сборки.

Практические особенности

• Два блока в одном комплекте: левая и правая стороны заменяются одновременно, поэтому органы управления и рычаги не приходится подбирать по отдельности.
• Исполнение с двумя тормозными рычагами: комплект позволяет восстановить управление передним и задним барабанными тормозами вместе с рулевыми переключателями.
• Выведенные жгуты со штекерами: проводка каждого блока подключается в штатной зоне скутера без установки отдельных выносных кнопок.
• Крепления объединены с корпусами: переключатели и рычаги устанавливаются на соответствующие стороны руля как единые сборки, что упрощает комплексную замену поврежденных деталей.

Совместимость и подбор

Основное применение — четырехтактные скутеры GY6 объемом 50 см³; для этой позиции также заявлена совместимость с двигателями семейств 139QMA, 1P39QMA, 139QMB и 1P39QMB. При этом обозначение двигателя не определяет всю конструкцию рулевого оборудования. На скутерах одной моторной серии могут отличаться корпуса, расположение кнопок, разъемы и подключение проводов, поэтому перед заказом необходимо сопоставить новый комплект со снятыми блоками.

Сначала проверьте тип обоих тормозов. Эта версия рассчитана именно на сочетание «барабан/барабан» и не должна подбираться вместо варианта «диск/барабан», у которого одна сторона предназначена для гидравлического тормоза. Затем сравните форму оснований, расположение и назначение кнопок, количество штекеров, число контактов в каждом разъеме, цвета проводов и схему их подключения. Также должны совпасть места ввода тормозных тросов, форма рычагов, точки крепления и свободное расположение деталей относительно рукояток и облицовки руля.

Установка и проверка после замены

Перед разборкой полезно зафиксировать положение старых блоков и подключение каждого разъема. Установку выполняют на отключенной бортовой сети: снимают прежние сборки, освобождают тормозные тросы и разъемы, размещают левый и правый блоки на своих сторонах руля, после чего восстанавливают механические и проводные соединения по схеме конкретного скутера. Жгуты следует уложить без натяжения, защемления и контакта с подвижными деталями рулевого механизма.

После монтажа проверяют свободный возврат обоих рычагов, корректное натяжение тормозных тросов и полный поворот руля в обе стороны. Отдельно контролируют работу каждой кнопки, света, указателей поворота и звукового сигнала. Комплект подходит для восстановления скутера после механического повреждения рулевых корпусов, поломки рычага, окисления контактов или нестабильного срабатывания переключателей, если конфигурация старых деталей соответствует версии GY6 50 с двумя барабанными тормозами.
