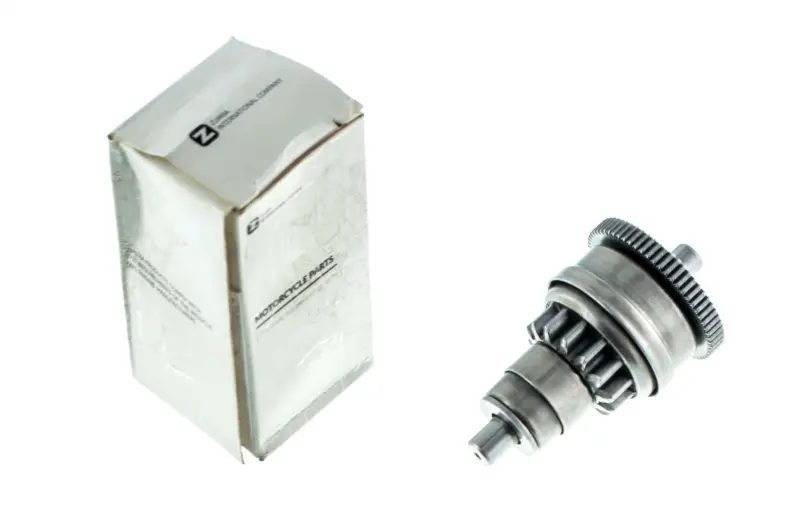

Бендикс стартера 4T GY6 50 ZUMBA

Бендикс стартера 4T GY6 50 ZUMBA

Бендикс ZUMBA предназначен для системы электрического запуска четырехтактных скутерных двигателей GY6 объемом 50 см³. Деталь передает вращение от электростартера к пусковой шестерне двигателя: во время запуска зубчатая передача входит в зацепление и помогает провернуть коленчатый вал. После запуска двигателя привод выходит из зацепления, поэтому стартер не остается постоянно связанным с вращающимися деталями.

Модель применяется с двигателями семейства 139QMA/1P39QMA и 139QMB/1P39QMB. Такие моторы устанавливаются на различных китайских скутерах, однако обозначение GY6 само по себе не подтверждает полное совпадение каждой детали. У разных модификаций могут отличаться длина корпуса бендикса, диаметры шестерен и оси, количество зубьев, расположение опорных поверхностей. Перед выбором следует определить точную маркировку двигателя и сопоставить новую деталь со снятым механизмом.

Назначение и признаки неисправности

Исправный бендикс обеспечивает механическую связь между стартером и двигателем только в момент пуска. Проверка этой детали актуальна, если электростартер вращается, но двигатель не проворачивается, зацепление возникает не каждый раз либо во время запуска слышны треск и проскальзывание со стороны привода. Подобные проявления также могут быть связаны с состоянием стартера, аккумулятора, пускового венца или электрических соединений, поэтому перед заменой полезна комплексная диагностика системы запуска.

Причиной замены бендикса обычно становится износ или повреждение зубьев, затрудненное перемещение подвижной части, заметный люфт либо нестабильное зацепление. Продолжать запуск при выраженном скрежете не следует: работа поврежденных шестерен способна ускорить износ сопряженного венца. При разборке необходимо осмотреть не только сам бендикс, но и зубья ответной шестерни, опорные втулки и посадочные места.

Что проверить при подборе

• Тип двигателя: четырехтактный GY6 50 см³ с обозначением 139QMA, 1P39QMA, 139QMB или 1P39QMB.
• Габариты: общую длину детали, диаметр центральной оси и размеры обеих шестерен.
• Зубчатую часть: количество и профиль зубьев на большой и малой шестернях.
• Посадку: форму концов оси, положение опор и соответствие втулкам в картере.
• Состояние сопряженных деталей: отсутствие сколов, сильной выработки и перекоса пускового венца.

Сравнение удобнее выполнять после снятия старого механизма. Детали нужно положить рядом и проверить длину, диаметры, количество зубьев и конфигурацию опорных участков. Ориентироваться только на объем двигателя или внешний вид скутера недостаточно: одна модель техники могла выпускаться с несколькими версиями мотора.

Установка и проверка

Бендикс устанавливают в штатные опоры привода стартера с сохранением предусмотренного положения шестерен. Перед сборкой очищают посадочные места от загрязнений и продуктов износа, проверяют состояние втулок и свободное перемещение механизма. Деталь должна располагаться без перекоса и принудительного поджатия. Если ось не входит в опоры или шестерни совмещаются с усилием, необходимо повторно проверить соответствие выбранной версии.

После сборки сначала контролируют работу привода коротким включением стартера: зацепление должно происходить без продолжительного холостого вращения, треска и заклинивания. Бендикс ZUMBA подходит для ремонта штатной системы электрического запуска совместимого GY6 50 и позволяет заменить изношенный механизм без замены стартера в сборе, когда диагностика подтверждает неисправность именно зубчатого привода.
