Топливный фильтр для бензопил серии MS KW, 33,5×17,5 мм, Ø 8,3 мм, мод. 2012

Топливный фильтр для бензопил серии MS KW

Компактный фильтр модификации 2012 предназначен для обслуживания топливной системы бензопил серии MS. Деталь устанавливается в топливном баке и присоединяется к внутреннему шлангу. Ее задача — задерживать мелкие загрязнения до поступления топлива к карбюратору. Это помогает поддерживать свободную подачу смеси и уменьшает риск попадания частиц из бака в чувствительные каналы системы питания.

Назначение и конструкция

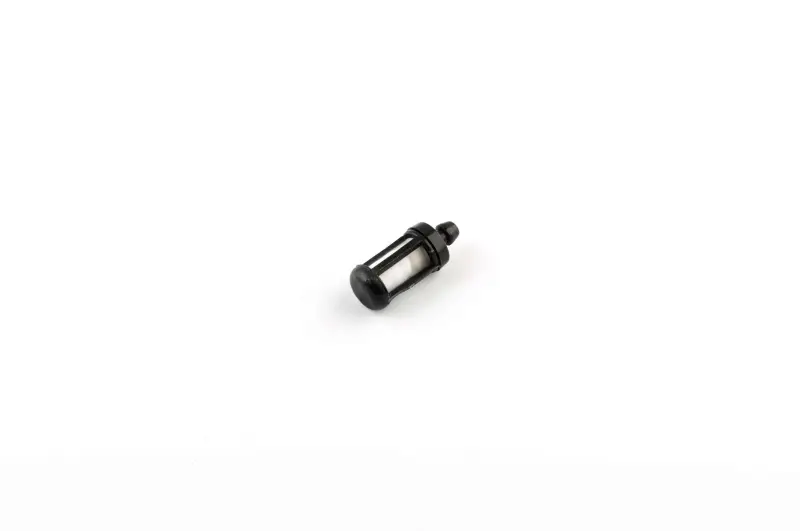

Фильтр выполнен в продолговатом цилиндрическом корпусе. Светлая фильтрующая поверхность расположена внутри черного защитного каркаса, а на одном конце предусмотрен присоединительный патрубок. Такая компоновка соответствует формату погружных топливных фильтров: деталь находится внутри бака, соединяется со шлангом и перемещается вместе с ним при изменении положения бензопилы.

Исправный фильтр пропускает необходимое для работы двигателя количество топлива и одновременно удерживает находящиеся в баке частицы. По мере загрязнения его пропускная способность может снижаться. Проверка состояния этой детали уместна, если двигатель испытывает недостаток топлива, бензопила запускается и вскоре останавливается либо меняет характер работы при наклоне. Такие признаки могут иметь и другие причины, поэтому вместе с фильтром проверяют шланг, его посадку и общее состояние топливной системы.

Размеры и подбор

Для этой версии указаны размерные обозначения L 33,5 мм, h 17,5 мм и Ø 8,3 мм. При выборе необходимо сопоставить все три значения со старой деталью, а не ориентироваться только на общую форму. Также сравнивают расположение патрубка, конфигурацию корпуса, посадку топливного шланга и свободное размещение фильтра внутри бака. Обозначение mod. 2012 относится к конкретному исполнению изделия и должно совпадать с требуемым вариантом.

• Назначение: фильтрация топлива в бензопиле.
• Применение: бензопилы серии MS при совпадении конструкции и размеров.
• Размер L: 33,5 мм.
• Размер h: 17,5 мм.
• Диаметр Ø: 8,3 мм.
• Исполнение: mod. 2012.
• Бренд: KW.

Указание серии само по себе не заменяет проверку совместимости: в линейке MS используются разные варианты баков, шлангов и фильтров. Перед заказом следует снять старую деталь, измерить ее в тех же точках и проверить требования руководства именно к своей бензопиле. Особенно внимательно сопоставляют диаметр посадочной части и надежность соединения со шлангом: фильтр не должен отсоединяться в баке или пережимать топливопровод.

Замена и обслуживание

Фильтр меняют при установленном факте засорения, повреждении корпуса или во время планового обслуживания, предусмотренного изготовителем бензопилы. Перед работой топливо сливают из бака. Старую деталь аккуратно извлекают вместе со шлангом подходящим приспособлением, отсоединяют без рывков, после чего новый фильтр плотно устанавливают на конец шланга и возвращают внутрь бака. Порядок разборки и периодичность обслуживания уточняют по инструкции конкретной модели.

После установки проверяют, что шланг не перекручен, соединение удерживается на патрубке, а корпус свободно располагается в баке. Одновременно полезно осмотреть топливопровод: трещины, потеря эластичности или неплотная посадка не устраняются одной заменой фильтра. Деталь KW с параметрами 33,5×17,5 мм и Ø 8,3 мм подходит для ремонта только при полном совпадении размеров и конфигурации с применяемым фильтром.
