Натяжитель цепи бензопилы Goodluck GL 2400

Натяжитель цепи для бензопилы Goodluck GL 2400

Механизм предназначен для регулировки положения направляющей шины и натяжения пильной цепи на бензопиле Goodluck GL 2400. При вращении регулировочной части усилие передается через зубчатое зацепление на резьбовой винт, а связанная с ним подвижная деталь смещает шину. Это позволяет убрать провисание цепи или ослабить ее перед обслуживанием режущей гарнитуры.

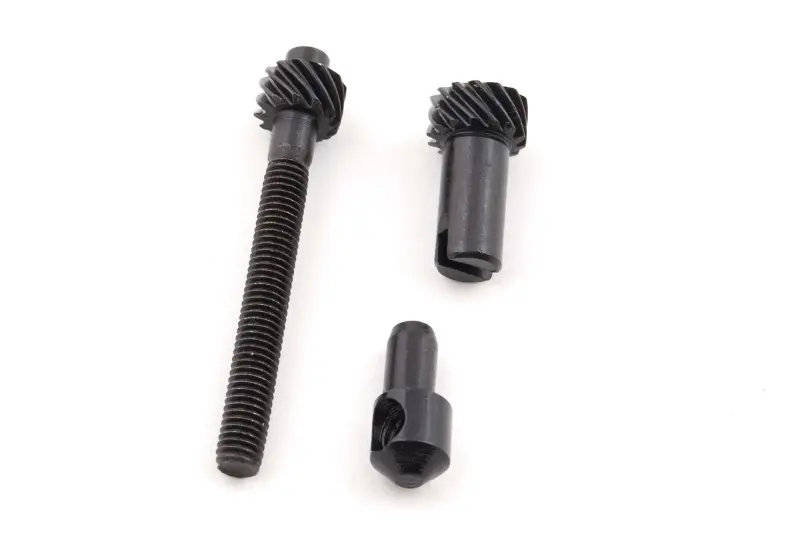

Конструкция включает длинный резьбовой винт с конической шестерней, ответную зубчатую деталь и подвижную часть с направляющим выступом. Такой механизм работает внутри системы крепления шины, поэтому его исправность непосредственно влияет на возможность точно выставить натяжение. Замена требуется, если регулировка перестала изменять положение шины, винт прокручивается без результата, зубья повреждены либо подвижная часть заедает на резьбе.

Что проверить при выборе

Натяжители разных бензопил могут отличаться длиной винта, параметрами резьбы, формой шестерней, расположением направляющего выступа и посадкой в корпусе. При подборе для Goodluck GL 2400 сравните снятый механизм с новой деталью по общей форме, взаимному расположению частей и способу установки. Совпадение только назначения недостаточно: механизм от другой серии может не войти в посадочное место или не совместиться с отверстием шины.

• Модель применения: бензопила Goodluck GL 2400.
• Назначение: перемещение направляющей шины при настройке натяжения пильной цепи.
• Тип механизма: винтовой, с зубчатой передачей вращения.
• Основные части: резьбовой винт, зубчатые детали и подвижная деталь с выступом.

Установка и регулировка

Работы выполняют на выключенной и остывшей бензопиле. Перед разборкой ослабляют крепление боковой крышки и шины, затем снимают изношенный натяжитель и очищают его посадочное место от опилок и загрязнений. Новый механизм устанавливают без перекоса: зубчатые детали должны свободно входить в зацепление, винт — вращаться плавно, а направляющий выступ — попадать в предусмотренное отверстие шины. Крепеж шины до завершения настройки оставляют ослабленным настолько, чтобы она могла перемещаться.

Во время регулировки носок шины слегка приподнимают. Цепь подтягивают до прилегания к нижней стороне шины без заметного провисания, сохраняя возможность плавно протянуть ее рукой в защитных перчатках. После затяжки крепежа положение проверяют повторно: чрезмерное натяжение увеличивает нагрузку на шину, звездочку и привод, а недостаточное позволяет цепи отходить от паза. Направление вращения и порядок сборки следует сверять с устройством конкретной модификации пилы.

Когда стоит заменить натяжитель

Поводом для проверки служат рывки при вращении регулировочной части, характерный треск зубчатого зацепления, отсутствие перемещения шины, поврежденная резьба или невозможность удержать выбранное положение. Перед заменой полезно также осмотреть отверстие шины и крепежные поверхности: свободному ходу механизма не должны мешать деформация, плотные отложения опилок или неправильно установленная боковая крышка.

После сборки цепь вручную проводят вдоль шины и еще раз оценивают ее посадку. Новая или недавно установленная цепь способна ослабнуть в начале работы, поэтому натяжение контролируют повторно после короткого периода использования и затем проверяют регулярно на остывшей пиле. Исправный натяжитель Goodluck GL 2400 возвращает возможность точно настраивать режущую гарнитуру без замены исправной шины или других деталей бензопилы.
