ЦПГ Honda DIO 50 Ø39 мм, палец 12 мм X-STG

ЦПГ X-STG для Honda DIO 50

Комплект предназначен для восстановления цилиндро-поршневой группы двигателя скутера Honda DIO 50. Его основные параметры — диаметр цилиндра и поршня 39 мм, а также поршневой палец диаметром 12 мм. Эти значения необходимо учитывать при подборе: даже у техники с одинаковым названием модели могут применяться разные версии двигателя и детали с иной геометрией.

Цилиндр образует направляющую поверхность для движения поршня, поршневые кольца уплотняют камеру сгорания, а палец соединяет поршень с шатуном. От состояния этих деталей зависят компрессия, уверенный запуск и способность двигателя развивать тягу. Замена ЦПГ актуальна при износе поверхности цилиндра, задирах, повреждении поршня или колец, снижении компрессии и после неисправности, из-за которой двигатель потерял мощность либо стал плохо запускаться.

Состав и назначение комплекта

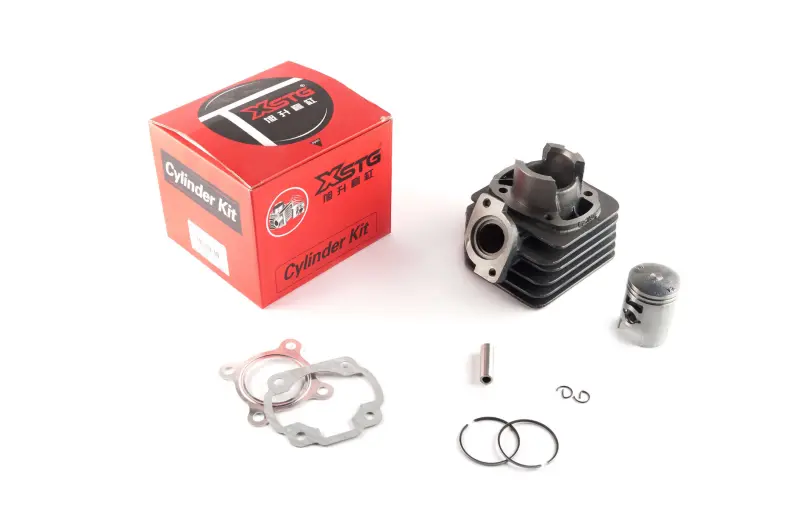

В набор входят цилиндр с воздушными ребрами охлаждения, поршень, два поршневых кольца, палец, два стопорных кольца и две прокладки. Такой состав позволяет одновременно заменить сопряженные детали, не оставляя старый изношенный поршень в новом цилиндре. Прокладки используются при сборке соединений цилиндра, а стопорные кольца фиксируют поршневой палец.

• Диаметр 39 мм: соответствует указанному размеру поршня и цилиндра для версии Honda DIO 50, под которую рассчитан комплект.
• Палец 12 мм: задает критически важный размер соединения поршня с шатуном.
• Комплект сопряженных деталей: цилиндр, поршень, кольца и палец устанавливаются совместно, что удобно при полном восстановлении верхней части двигателя.
• Воздушное охлаждение: наружные ребра цилиндра увеличивают площадь отвода тепла при работе двигателя.

Как проверить совместимость

До заказа следует уточнить точную модификацию скутера и двигателя, а также измерить снятые детали. Сверьте диаметр цилиндра или поршня 39 мм и диаметр пальца 12 мм. Дополнительно сравните расположение крепежных отверстий, форму основания цилиндра, конфигурацию выпускного соединения, окна цилиндра и контуры прокладок. Обозначения Honda DIO 50 недостаточно, если неизвестны код двигателя и поколение скутера.

Комплект рассчитан на штатный объем 50 см³ и не должен подбираться только по внешнему сходству. ЦПГ другого поколения Honda DIO может отличаться диаметром, высотой цилиндра, расположением каналов либо креплений. Головка цилиндра в состав этого набора не входит, поэтому перед монтажом нужно проверить ее состояние и соответствие устанавливаемому цилиндру.

Рекомендации по установке

Перед сборкой необходимо определить причину повреждения прежней ЦПГ. Проверьте состояние шатуна, подшипников, впуска, выпуска, подачи топлива и смазки в соответствии с руководством по ремонту конкретного двигателя. Неустраненная причина перегрева, недостаточной смазки или попадания посторонних частиц способна быстро повредить новые детали.

Посадочные поверхности очищают от остатков старых прокладок и загрязнений, не повреждая плоскости картера и головки. Поршень, кольца, палец и стопорные кольца устанавливают в предусмотренном положении; стопоры должны полностью войти в свои канавки. Крепеж затягивают равномерно с моментом, указанным изготовителем двигателя. После сборки проверяют свободное перемещение деталей, герметичность соединений и только затем выполняют первый запуск. Режим первоначальной эксплуатации выбирают по сервисным требованиям Honda DIO и рекомендациям для установленной ЦПГ.
