Передняя велосипедная звезда с шатуном YKX mod B, 48T, 190 мм, под круг, хром

Передняя велосипедная звезда с шатуном YKX mod B, 48T

Деталь предназначена для ремонта велосипедного привода: шатун принимает усилие от педали, а передняя звезда через цепь передает его на заднюю часть трансмиссии. Исполнение mod B имеет одну звезду на 48 зубьев, заявленную длину 190 мм, посадку на вал типа «под круг» и хромированную поверхность. Такая конфигурация подходит для замены только после сопоставления всех присоединительных параметров со старой системой.

Количество зубьев непосредственно влияет на передаточное отношение. Звезда 48T за один оборот шатунов перемещает больше звеньев цепи, чем звезда с меньшим числом зубьев. Итоговое усилие на педалях и расстояние, которое велосипед проходит за оборот, также зависят от задней звездочки, диаметра колеса и общей схемы трансмиссии. Поэтому 48T следует выбирать как точный штатный размер либо как осознанное изменение передаточного отношения с проверкой совместимости остальных деталей привода.

Что проверить при подборе

• Число зубьев: новая звезда имеет 48 зубьев. Сравните этот параметр со снятой деталью и убедитесь, что длины установленной цепи достаточно для выбранной комбинации звезд.
• Посадка на вал: исполнение обозначено как «под круг». Форма и размеры сопряжения должны полностью соответствовать валу каретки; варианты под квадрат, клин и другие интерфейсы не являются прямой заменой.
• Длина: в характеристиках указано 190 мм. При сравнении необходимо использовать тот же способ измерения, что и для старого шатуна, поскольку продавцом не уточнено, между какими точками задан этот размер.
• Цепная линия: после установки звезда должна располагаться в одной плоскости с рабочей задней звездочкой. Заметный перекос увеличивает боковую нагрузку, шум и вероятность схода цепи.
• Цепь: проверьте соответствие ее шага и ширины профилю зубьев. Одного совпадения по числу зубьев для правильного подбора недостаточно.
• Свободное пространство: до окончательной сборки убедитесь, что звезда и шатун не касаются рамы, кожуха, каретки и соседних компонентов во всем диапазоне вращения.

Когда требуется замена

Поводом для проверки передней звезды служат заметно истонченные или загнутые зубья, неравномерное зацепление, биение при вращении, срывы цепи под нагрузкой и повреждение шатуна. Перед установкой новой детали стоит оценить состояние цепи и задней звездочки. Сильно растянутая цепь или изношенные зубья сзади могут ухудшить работу даже новой передней звезды и ускорить ее износ.

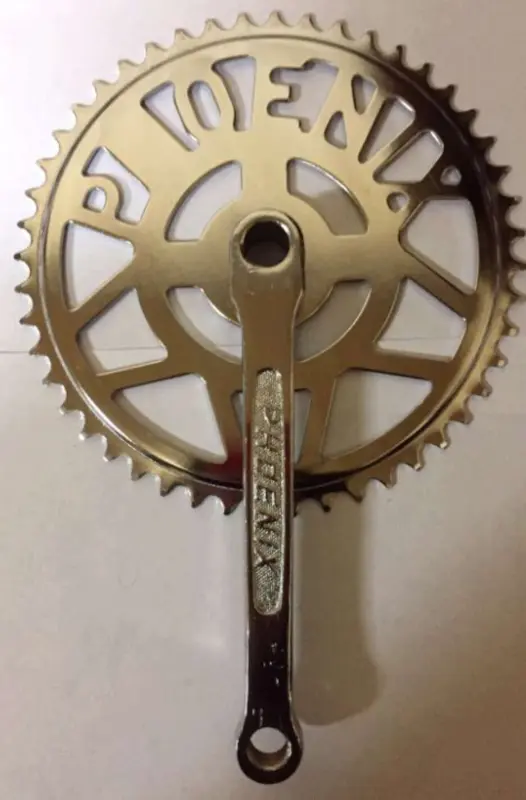

Хромированное исполнение сохраняет характерный внешний вид классической велосипедной трансмиссии. Крупная звезда выполнена с фигурными прорезями, а шатун соединен с ее центральной частью. В центре предусмотрена посадочная зона для соединения с валом, на конце шатуна — отверстие для установки педали. Тип резьбы педали и способ фиксации на валу необходимо сопоставить со штатными компонентами велосипеда до начала монтажа.

Установка и первичная проверка

Посадочные поверхности очищают от загрязнений, резьбу и крепеж осматривают на отсутствие повреждений. Деталь устанавливают без перекоса и фиксируют способом, предусмотренным конструкцией каретки. Педаль должна входить в резьбу свободно, без применения силы на первых витках. После сборки шатуны проворачивают вручную, контролируя плавность хода, отсутствие бокового биения и контакта с рамой.

Перед поездкой следует проверить надежность крепления, натяжение цепи и ее положение на зубьях. После непродолжительной обкатки соединения полезно осмотреть повторно. Если точный тип посадки, направление педальной резьбы или состав приобретаемой позиции не совпадают со снятой деталью, установку начинать не следует: для этой модели решающими критериями являются 48T, длина 190 мм и интерфейс «под круг».
