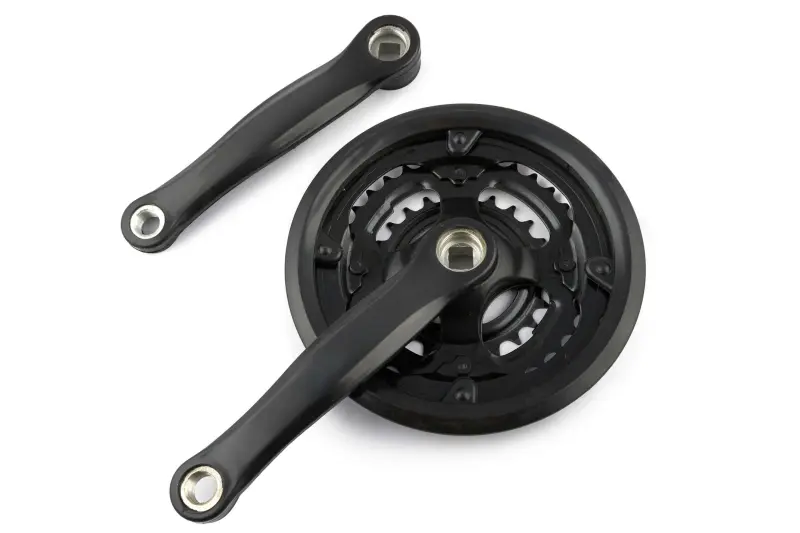

Система шатунов YKX 24/34/42T, 170 мм, под квадрат, с защитой

Система шатунов YKX 24/34/42T под квадрат

Тройная система предназначена для велосипедной трансмиссии с тремя передними звездами. Она объединяет ведущие звезды на 24, 34 и 42 зуба, правый и левый шатуны длиной 170 мм, а также внешнюю защиту. Усилие от педалей через шатуны передается на выбранную звезду и далее на цепь. Такая конфигурация позволяет менять передаточное отношение в зависимости от рельефа, темпа движения и нагрузки.

Малая звезда на 24 зуба используется для наиболее легкого передаточного отношения: с ней проще поддерживать вращение педалей на подъеме или при движении с повышенной нагрузкой. Средняя звезда на 34 зуба подходит для спокойного повседневного темпа, а большая на 42 зуба помогает развивать более высокую скорость на ровном участке. Фактический диапазон передач зависит также от набора задних звезд, поэтому при замене системы необходимо учитывать всю конфигурацию трансмиссии.

Конструкция и назначение

• Три передние звезды 24/34/42T: дают выбор между легким ходом, универсальным режимом и более скоростной передачей.
• Шатуны длиной 170 мм: сохраняют заданную геометрию педалирования при замене системы с такой же длиной рычагов.
• Посадка под квадрат: рассчитана на кареточный вал соответствующего типа и не заменяет системы с другим интерфейсом соединения.
• Внешняя защита: закрывает наружную сторону большой звезды и отделяет ее зубья от непосредственного контакта с одеждой.
• Черное исполнение: система сочетается с большинством распространенных вариантов оформления рамы и компонентов трансмиссии.

Что проверить перед выбором

Основные параметры для сопоставления со старой деталью — три звезды с количеством зубьев 24, 34 и 42, длина обоих шатунов 170 мм и кареточная посадка под квадрат. Совпадение только длины недостаточно: вал каретки должен иметь подходящий профиль, а установленный передний переключатель — работать с тройной системой и диапазоном до 42 зубьев. Также проверяют положение звезд относительно рамы, цепи и переключателя. Корректная линия цепи нужна для уверенного перехода между звездами и работы трансмиссии без постоянного бокового перекоса.

До установки следует сравнить расположение правого и левого шатунов, тип крепления к валу и резьбу используемых педалей. Педали устанавливаются каждая на свою сторону: у левой и правой стороны различается направление резьбы. Их вкручивают ровно, без перекоса, чтобы не повредить резьбовое соединение. Шатуны размещают на валу напротив друг друга под углом 180 градусов, после чего крепеж затягивают с усилием, рекомендованным для применяемой каретки и болтов.

Когда требуется замена

Систему меняют при деформации шатунов, повреждении квадратной посадки, выраженном износе зубьев или невозможности нормально настроить переключение после проверки цепи и переключателя. Признаками проблемы могут быть люфт шатуна на валу, заметное боковое биение звезд, проскальзывание цепи под нагрузкой либо нестабильный переход между передними передачами. Перед заменой полезно убедиться, что источник неисправности находится именно в системе шатунов, а не в каретке, цепи или механизме переключения.

После монтажа проверяют свободное вращение шатунов, отсутствие касания звезд о раму и положение переднего переключателя. Затем последовательно переключают все три передние звезды без сильной нагрузки на педали. После первых поездок стоит проконтролировать затяжку крепежа и отсутствие люфта. YKX 24/34/42T подойдет для ремонта велосипеда, на котором уже используется тройная передняя система под квадрат с шатунами 170 мм, при условии совпадения остальных параметров трансмиссии.
