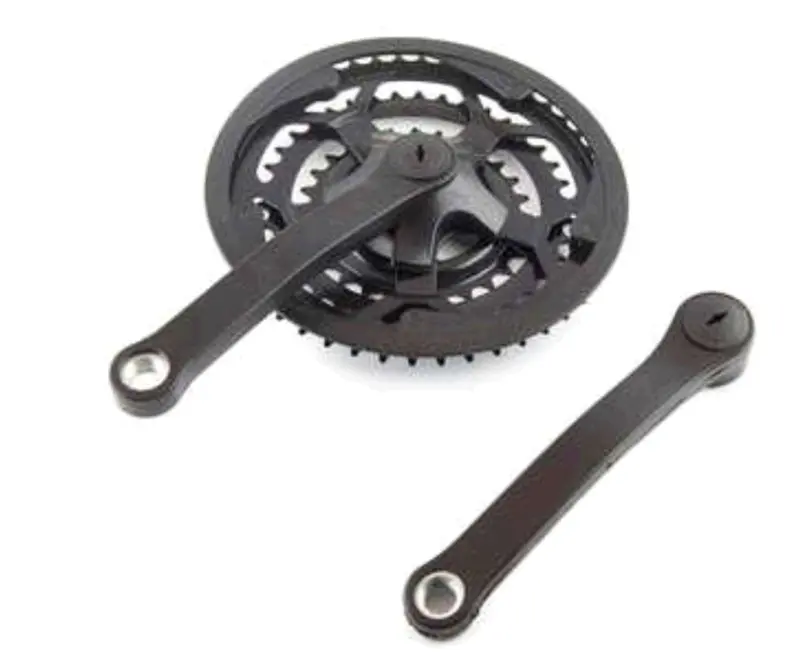

Система шатунов 28/38/48T, 170 мм, под квадрат, с защитой, серая

Система шатунов 28/38/48T под квадрат

Передняя велосипедная система объединяет правый шатун с тремя ведущими звездами, отдельный левый шатун и защитное кольцо. Она принимает усилие от педалей и через выбранную звезду передает его цепи. Набор из 28, 38 и 48 зубьев позволяет переключаться между тремя передними положениями: малая звезда подходит для более легкого вращения педалей, средняя служит промежуточным вариантом, а большая помогает получить более высокое передаточное отношение. Конкретный результат зависит также от задних звезд велосипеда.

Оба шатуна имеют длину 170 мм и рассчитаны на соединение с квадратным валом каретки. Такая система подходит для ремонта велосипеда, на котором уже используется соответствующая посадка, либо для сборки трансмиссии с заранее подобранной кареткой. Серое исполнение сочетается с велосипедами разных цветов, а наружная защита уменьшает вероятность прямого контакта одежды с зубьями большой звезды. Защитное кольцо не заменяет правильную настройку цепи и переднего переключателя.

Что проверить при подборе

• Тип посадки. На велосипеде должна применяться каретка с квадратными концами вала. Шлицевые и другие варианты соединения с этой системой несовместимы.
• Длина шатунов. Значение 170 мм следует сопоставить с установленной системой. Одинаковая длина слева и справа сохраняет правильную геометрию вращения педалей.
• Набор звезд. Конфигурация 28/38/48T должна соответствовать возможностям переднего переключателя и выбранной схеме трансмиссии. Буква T обозначает количество зубьев.
• Положение цепи. После монтажа цепь должна идти без заметного перекоса, а звезды не должны задевать раму. На расположение системы влияет длина вала каретки, поэтому одной лишь квадратной посадки недостаточно для окончательного выбора.
• Свободное пространство. До покупки нужно оценить зазор между большой звездой, защитным кольцом, нижним пером рамы и передним переключателем.
• Педали. Необходимо сопоставить резьбу имеющихся педалей с резьбой в шатунах. Педали устанавливаются с учетом правой и левой стороны.

Практическая польза конструкции

• Три передние звезды дают три ступени выбора передаточного отношения и позволяют согласовывать усилие на педалях с рельефом и темпом движения.
• Комплект из правого и левого шатунов позволяет заменить парой обе стороны системы, сохранив одинаковую длину рычагов 170 мм.
• Наружное защитное кольцо частично закрывает большую звезду со стороны правой ноги и снижает вероятность контакта одежды с ее зубьями.

Установка и настройка

Перед монтажом осматривают квадратные поверхности вала и посадочные отверстия шатунов: деформированные или разбитые грани не обеспечат плотной фиксации. Правый и левый шатуны устанавливают в противоположных положениях, после чего надежно затягивают подходящим крепежом. Педали нужно вкручивать в соответствующие стороны без перекоса резьбы. Если велосипед оснащен передним переключателем, после замены проверяют его высоту, угол, крайние положения и натяжение троса.

Затем систему проворачивают вручную и убеждаются, что звезды, защита и шатуны не касаются рамы, а цепь уверенно переходит между всеми тремя звездами. Первую проверку переключения проводят при небольшой нагрузке. Эта модель будет уместна при замене погнутых шатунов, поврежденной квадратной посадки или изношенного блока передних звезд, если параметры 28/38/48T, длина 170 мм и геометрия установки совпадают с велосипедом.
