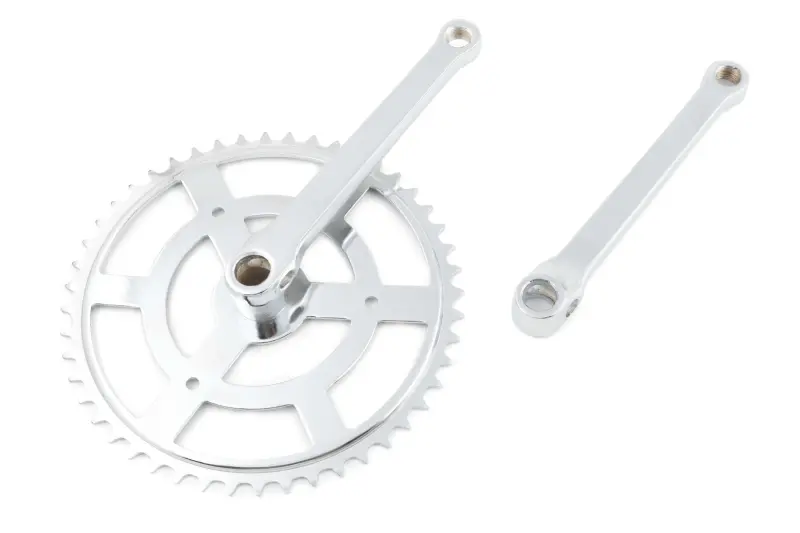

Велосипедная система шатунов YKX 48T, 170 мм, под круг, хром

Велосипедная система шатунов YKX 48T, 170 мм

Передняя система с одной звездой предназначена для передачи усилия от педалей на велосипедную цепь. В исполнение входят ведущий шатун со звездой на 48 зубьев и второй шатун; длина каждого шатуна составляет 170 мм. Посадка на вал обозначена производителем как «под круг», а цвет исполнения — хром. Такая конфигурация подходит для ремонта велосипеда, на котором установлены каретка и шатуны с соответствующей круглой посадкой.

Звезда 48T определяет передаточное отношение привода вместе с задней звездой или выбранной задней передачей. При одинаковом размере задней звезды она обеспечивает больший путь велосипеда за один оборот шатунов, чем передняя звезда с меньшим количеством зубьев. Поэтому перед заменой нужно учитывать не только посадку на кареточный вал, но и привычное передаточное отношение, длину цепи, положение цепной линии и свободное пространство возле рамы.

Основные параметры

• Количество зубьев: 48T — одна передняя звезда на 48 зубьев.
• Длина шатунов: 170 мм; значение следует сопоставить с длиной ранее установленной пары.
• Посадка: под круг — профиль должен соответствовать валу установленной каретки.
• Исполнение: хром, с серебристой поверхностью системы и обоих шатунов.
• Конфигурация: ведущий шатун со звездой и отдельный левый шатун.

Как проверить совместимость

Начните подбор с посадочного соединения. Круглую посадку нельзя заменять системой под квадрат или другой профиль без одновременной проверки каретки. Сравните форму и размеры концов вала, расположение крепежа и способ фиксации со снятыми шатунами. Обозначение «под круг» описывает тип соединения, но не содержит всех размеров кареточного вала, поэтому фактическое совпадение посадочных поверхностей обязательно.

• Пересчитайте зубья старой передней звезды или сверьте ее параметр: переход на 48T изменит передаточное отношение и может потребовать корректировки длины цепи.
• Измеряйте длину старого шатуна от центра кареточной оси до центра отверстия педали. Для этой модели заявлено 170 мм.
• Сопоставьте цепь с профилем и толщиной зубьев. Ширина цепи и ее стандарт для этой позиции отдельно не указаны, поэтому ориентируйтесь на установленную трансмиссию.
• Проверьте цепную линию: после монтажа цепь должна проходить к задней звезде без выраженного бокового отклонения.
• Сверьте резьбу педалей с отверстиями в шатунах. Размер резьбы в характеристиках товара не заявлен.
• Убедитесь, что звезда не заденет перо рамы, кожух цепи или другие детали при полном обороте.

Замена и установка

Замена системы актуальна при износе или деформации зубьев, заметном боковом биении звезды, повреждении посадки шатуна либо необходимости восстановить одинаковую длину правого и левого шатунов. Сначала следует проверить состояние каретки, вала и цепи: новая звезда не устраняет люфт каретки или критический износ цепи. Если старая цепь сильно вытянута, ее работа с новой звездой требует отдельной оценки.

При монтаже шатуны располагают на противоположных сторонах вала с разворотом на 180 градусов. Посадочные поверхности очищают, систему фиксируют штатным для каретки способом, затем устанавливают совместимые педали с учетом правой и левой резьбы. После сборки нужно вручную провернуть шатуны, проверить отсутствие касаний, равномерный ход цепи и надежность крепления. Натяжение цепи на односкоростном приводе либо настройку заднего механизма на многоскоростной трансмиссии выполняют в соответствии с конструкцией конкретного велосипеда.

YKX 48T с шатунами 170 мм выбирают как комплект для восстановления передней части привода при точном совпадении круглой посадки, параметров цепи и геометрии велосипеда. Проверка этих точек до установки помогает сохранить привычную посадку велосипедиста и получить корректную работу передачи.
