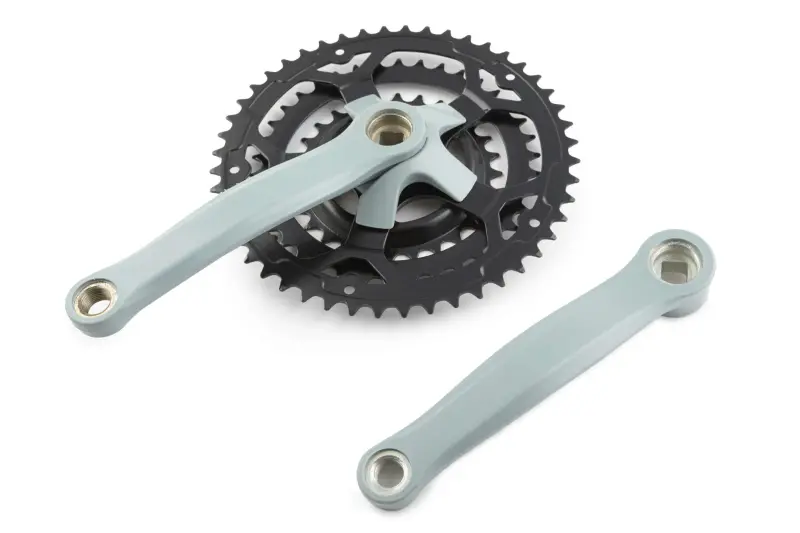

Система шатунов DS 28/38/48T, 170 мм, под квадрат

Тройная система шатунов DS 28/38/48T

Велосипедная система объединяет три передние звезды с правым шатуном и отдельный левый шатун. Комплект рассчитан на кареточный вал с посадкой под квадрат, длина шатунов составляет 170 мм. Звезды на 28, 38 и 48 зубьев образуют тройной передний набор и позволяют менять передаточное отношение с учетом темпа движения, уклона дороги и нагрузки.

Большая звезда на 48 зубьев предназначена для более скоростного режима на ровных участках, средняя на 38 зубьев служит промежуточным вариантом, а малая на 28 зубьев позволяет выбрать более легкую передачу для подъема или спокойной езды. Система принимает усилие от педалей и через передние звезды передает его на велосипедную цепь. Матово-хромированная отделка шатунов имеет нейтральный внешний вид и сочетается с темными звездами.

Конструкция и основные параметры

• три передние звезды с количеством зубьев 28/38/48T;
• правый шатун со звездами и отдельный левый шатун;
• длина правого и левого шатунов — 170 мм;
• посадочные отверстия под квадратный вал каретки;
• матово-хромированная отделка шатунов.

Как проверить совместимость

Перед покупкой сопоставьте новую систему со снятой деталью и параметрами велосипеда. Основные критерии выбора — квадратный тип посадки, длина шатунов 170 мм, тройная конфигурация и количество зубьев 28/38/48T. Обозначение T указывает число зубьев соответствующей звезды. Совпадение этих параметров помогает сохранить привычную посадку велосипедиста и предусмотренный диапазон передач.

Отдельно проверьте совместимость с установленной кареткой и положение звезд относительно рамы. Длина кареточного вала влияет на цепную линию, расположение шатунов и зазор между системой и рамой, поэтому одной посадки под квадрат недостаточно для окончательного подбора. Следует также учитывать конфигурацию переднего переключателя: он должен быть рассчитан на три звезды и работать с большой звездой на 48 зубьев. Цепь и задняя часть трансмиссии должны соответствовать используемой скоростной схеме велосипеда.

Если новая система приобретается вместо изношенной, сравните длину старых шатунов, форму посадочного отверстия и набор зубьев. Изменение числа зубьев меняет доступные передаточные отношения, а неподходящее положение звезд может затруднить настройку переключателя. Проверьте, остается ли достаточный зазор до нижнего пера рамы при полном обороте правого шатуна.

Установка и проверка после монтажа

Перед установкой осмотрите квадратные поверхности кареточного вала, резьбу для педалей и крепеж шатунов. Поврежденная или деформированная посадка не обеспечивает правильного прилегания детали. Правый и левый шатуны устанавливаются на соответствующие стороны велосипеда, а педали вкручиваются с учетом различного направления резьбы. Крепления затягивают подходящим инструментом с усилием, предусмотренным изготовителем каретки или используемого крепежа.

После монтажа шатуны должны вращаться свободно, не задевать раму и располагаться напротив друг друга. Затем настраивают передний переключатель и проверяют переход цепи между всеми тремя звездами сначала без нагрузки, а после — во время короткой контрольной поездки. Цепь не должна спадать наружу, уходить к раме или постоянно тереться о рамку переключателя.

Замена системы актуальна при заметном износе или повреждении зубьев, деформации звезд, повреждении шатунов либо разбитой посадке под квадрат. Одновременно полезно оценить состояние цепи и задних звезд: сильный износ сопряженных деталей ухудшает ход и четкость переключения даже после установки новой передней системы.
