ЦПГ бензопилы Goodluck GL4500 Ø43 KOSA

Цилиндро-поршневая группа Goodluck GL4500 Ø43 KOSA

Комплект предназначен для ремонта бензопилы Goodluck GL4500 с цилиндром диаметром 43 мм. ЦПГ формирует основную часть камеры сгорания двигателя: поршень перемещается внутри цилиндра, а кольца уплотняют зазор между их поверхностями. От состояния этих деталей зависят компрессия, уверенный запуск и способность двигателя развивать тягу под нагрузкой.

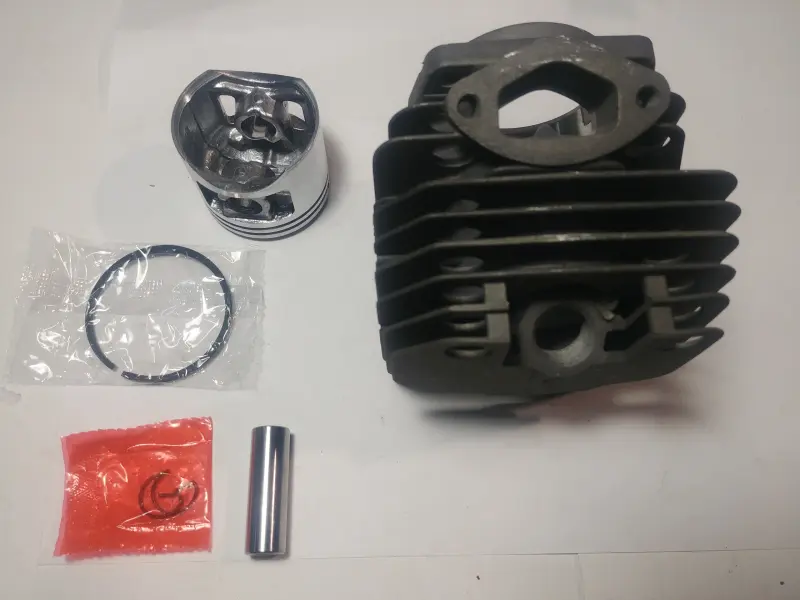

В состав входят цилиндр с наружными охлаждающими ребрами, поршень, поршневые кольца, палец и стопорные кольца. Такой набор позволяет заменить взаимосвязанные детали одной группы, если старый цилиндр и поршень получили задиры, потеряли геометрию или больше не обеспечивают требуемого уплотнения. Поршневой палец соединяет поршень с шатуном, а стопорные кольца удерживают палец от осевого смещения после сборки.

Назначение деталей комплекта

• Цилиндр задает траекторию движения поршня и имеет впускное, выпускное и перепускные окна для газообмена двигателя.
• Поршень и кольца участвуют в сжатии топливовоздушной смеси и передают давление газов через палец и шатун на коленчатый вал.
• Наружное оребрение цилиндра увеличивает площадь теплоотдачи и помогает отводить тепло при работе бензопилы.
• Палец и стопорные кольца обеспечивают подвижное соединение поршня с шатуном и фиксацию пальца в предусмотренном положении.

Как проверить совместимость

Основные ориентиры при подборе — модель Goodluck GL4500 и диаметр цилиндра 43 мм. Одного совпадения внешнего вида недостаточно: у бензопил близких серий встречаются отличия в диаметре поршня, расположении крепежных отверстий, форме впускного патрубка и выпускного окна. Перед установкой сравните новую ЦПГ со снятой деталью по посадочной плоскости цилиндра, межосевым расстояниям креплений, конфигурации каналов и положению патрубков.

Отдельно сопоставляют высоту и форму поршня, расположение стопоров поршневых колец, диаметр и длину пальца. Кольца должны соответствовать канавкам поршня и свободно перемещаться в них без перекоса. Эти проверки особенно важны, если бензопила ранее ремонтировалась или в двигатель уже устанавливались детали другой модификации.

Что учитывать при установке

До сборки очищают посадочные поверхности и внутреннюю полость картера от нагара, абразивных частиц и остатков прежних уплотнений. Следует проверить шатун, игольчатый подшипник поршневого пальца и коленчатый вал: заметный люфт, повреждения или следы перегрева способны быстро вывести новую поршневую группу из строя. Цилиндр и поршень перед монтажом должны быть чистыми, а трущиеся поверхности — смазанными подходящим для двигателя маслом.

Поршень устанавливают в правильной ориентации относительно выпускного окна. Стопорные кольца полностью заводят в канавки, контролируя надежность их посадки. При вводе поршня в цилиндр кольца аккуратно сжимают по месту стопоров, не допуская излома и попадания кромки кольца в окно цилиндра. Крепеж затягивают равномерно, без перекоса корпуса.

После ремонта необходимо устранить первоначальную причину повреждения старой ЦПГ. Обедненная смесь, подсос воздуха, недостаточное смазывание, загрязненный воздушный фильтр или перегрев могут привести к повторным задирам. Комплект Goodluck GL4500 Ø43 KOSA подходит для восстановления двигателя при подтвержденном совпадении модели, диаметра и всех присоединительных размеров.
