Ручной станок для заточки пильных цепей AGFA

Ручной станок для заточки пильных цепей AGFA

Механическое приспособление помогает выдерживать заданное положение круглого напильника при обслуживании режущих зубьев цепи бензиновой или электрической пилы. Станок закрепляется непосредственно на направляющей шине, поэтому цепь можно затачивать без снятия с пилы. Направляющая рамка задает траекторию напильника, а регулируемые упоры позволяют последовательно обрабатывать зубья с одинаковой настройкой. Такой способ удобен для регулярной правки цепи в мастерской, гараже или на месте выполнения работ.

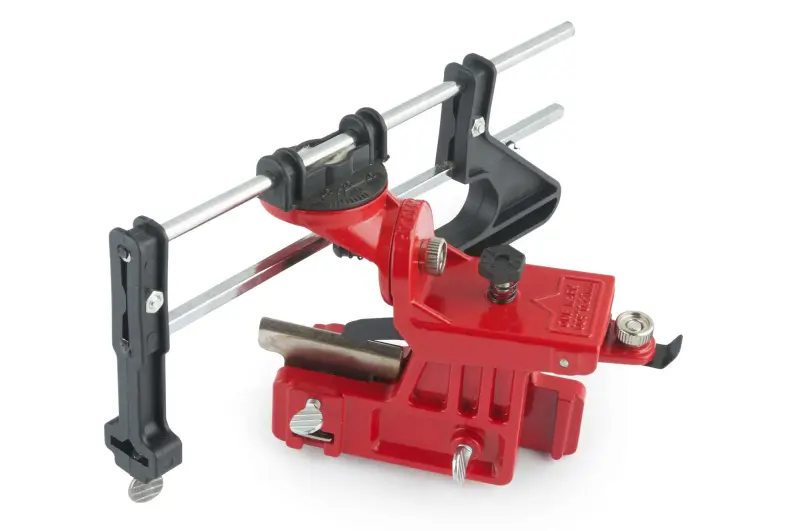

Конструкция включает основание с зажимом для установки на шину, поворотную направляющую, две параллельные штанги, шкалу угла и регулировочные винты. Во время работы напильник движется в направляющей над выбранным режущим зубом. После обработки одного зуба цепь перемещают к следующему, сохраняя установленный угол и положение ограничителя. Ручной привод не требует подключения к сети и дает пользователю непосредственный контроль над каждым проходом напильника.

Практические особенности

• Крепление на направляющей шине позволяет обслуживать установленную цепь и не тратить время на ее демонтаж перед обычной правкой режущих зубьев.
• Шкала и поворотная направляющая помогают повторять выбранный угол на последовательных зубьях одной стороны цепи.
• Регулируемые упоры ограничивают положение инструмента и упрощают одинаковую обработку зубьев при неизменной настройке.
• Полностью ручная работа позволяет пользоваться станком там, где рядом нет источника питания, и контролировать количество проходов по каждому зубу.

Как подобрать напильник и настроить станок

Диаметр круглого напильника и углы заточки выбирают по типу и шагу конкретной цепи, следуя таблице ее производителя. Один и тот же размер напильника подходит не ко всем пильным цепям. Перед началом работы сравните параметры цепи с рекомендациями изготовителя, проверьте возможность надежно закрепить основание на шине и убедитесь, что направляющая свободно перемещается в необходимом диапазоне. Напильник, принадлежности для ограничителей глубины и состав комплекта следует уточнять отдельно: по названию модели их наличие не определяется.

Порядок применения

Пилу необходимо выключить, остудить и устойчиво зафиксировать. Цепь очищают, осматривают и приводят к натяжению, рекомендованному производителем пилы. Станок устанавливают на направляющую шину, располагают рамку над режущим зубом, задают требуемый угол и настраивают упор. Сначала последовательно обрабатывают зубья, направленные в одну сторону, выполняя ровные движения напильником изнутри наружу. Затем настройку разворачивают для зубьев противоположного направления. Напильник работает на движении вперед; при обратном ходе его не следует прижимать к режущей кромке.

Ориентиром служит наиболее изношенный пригодный к заточке зуб: остальные режущие зубья доводят до сопоставимой длины, не снимая лишний металл. Ограничители глубины проверяют отдельно подходящим шаблоном и плоским напильником согласно требованиям изготовителя цепи. Станок направляет круглый напильник, но не заменяет проверку состояния цепи: звенья с трещинами, деформацией или предельным износом нельзя восстанавливать обычной заточкой.

AGFA подходит для владельцев цепных пил, которым нужен компактный ручной инструмент для периодического обслуживания режущей гарнитуры. Перед выбором достаточно определить параметры своей цепи, подобрать соответствующий круглый напильник и проверить посадку зажима на направляющей шине. Правильная настройка станка помогает выполнять последовательную правку зубьев без свободного удержания угла рукой.
