Статор генератора 4T GY6 125/150, 7+1 катушек

Статор TM предназначен для ремонта генераторного узла скутеров с четырёхтактными двигателями семейства GY6 объёмом 125 и 150 см³. Это неподвижная часть генератора, которая устанавливается рядом с ротором. Узел выполнен в конфигурации 7+1: на основании расположены семь рабочих катушек и отдельная импульсная катушка.

При работе двигателя ротор проходит рядом с обмотками статора, а узел формирует электрические сигналы для электрооборудования и системы зажигания. Поэтому состояние обмоток, изоляции, проводки и соединений влияет на работу связанных электрических цепей скутера. Такой статор выбирают для плановой замены или ремонта после диагностики, если обнаружены повреждение обмоток, перегрев, нарушение изоляции либо нестабильный сигнал.

Комплектация и конструкция

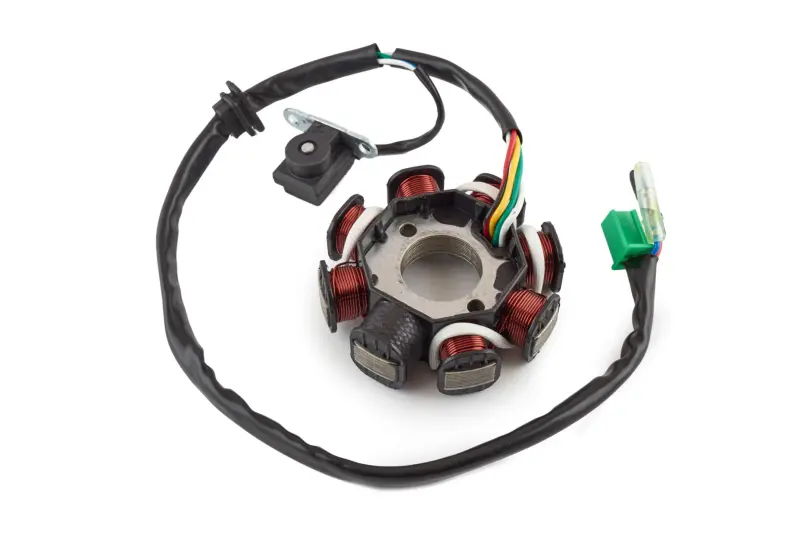

Статор поставляется как собранный узел с основанием, семью рабочими катушками, отдельным импульсным датчиком, проводным жгутом и разъёмами. Импульсный датчик объединён с основанием, а проводка и фишки уже являются частью конструкции. Это позволяет заменить неисправный узел целиком, сохранив предусмотренное для данной модели исполнение генератора.

Как правильно подобрать статор

Обозначения GY6, 125 и 150 указывают на назначение детали, но одинаковый объём двигателя ещё не гарантирует совпадение всех элементов генераторного узла. Перед заказом обязательно сравните новый статор со снятой деталью. В первую очередь проверьте конфигурацию катушек: должно быть семь рабочих и одна отдельная импульсная катушка.

Затем сопоставьте форму основания, расположение крепёжных отверстий, длину проводного жгута и типы разъёмов. Также проверьте количество проводов и схему их подключения к штатной проводке скутера. Все эти параметры нужно оценивать вместе: подходящее число катушек не компенсирует различия в креплении, проводке или фишках.

Особенно внимательно сравнивайте детали, если скутер уже ремонтировали или его электрика была изменена. В такой ситуации фактическая конфигурация установленного узла важнее общего обозначения двигателя. Ориентируйтесь на демонтированный статор и его подключение — это снизит риск несовпадения при монтаже.

Что проверить при замене

Перед установкой осмотрите ответные разъёмы, штатную проводку, ротор и посадочное место под крышкой двигателя. Окисление контактов, повреждение изоляции и следы перегрева на сопряжённых элементах способны сохранить неисправность даже после замены статора. Если такие дефекты обнаружены, их необходимо учесть при ремонте электрической системы.

При монтаже установите узел в штатное посадочное место и подключите разъёмы в соответствии с проводкой скутера. Жгут следует уложить без натяжения, исключив его контакт с движущимися и нагревающимися частями. Провода не должны мешать установке крышки или смещать разъёмы.

После сборки проверьте надёжность электрических соединений и работу системы. Правильный подбор по конфигурации снятой детали, аккуратная укладка проводки и осмотр сопряжённых элементов помогают завершить ремонт генераторного узла без повторного разбора.
