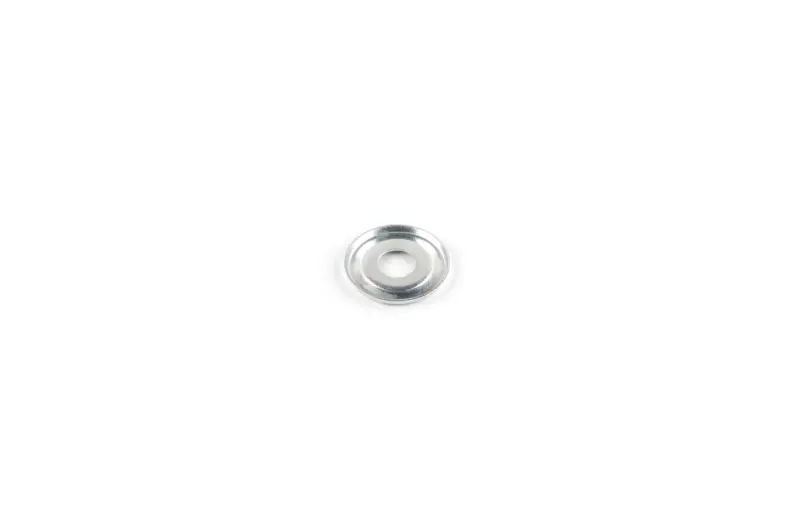

Стопорная шайба барабана сцепления Forester для STIHL MS 361/MS 440

Стопорная шайба барабана сцепления Forester для STIHL MS 361/MS 440

Шайба предназначена для фиксации деталей привода цепи на коленчатом валу бензопил STIHL MS 361 и MS 440. Она устанавливается в наружной части узла барабана сцепления вместе с E-образным стопорным кольцом. Такая позиция шайбы помогает удерживать барабан и ведущую звездочку в предусмотренном осевом положении, сохраняя правильную последовательность сборки после обслуживания привода.

Деталь Forester подходит для ремонта, при котором штатная шайба потеряна, деформирована, повреждена при снятии стопорного кольца или больше не обеспечивает нормальную посадку. Это небольшая, но функционально важная часть крепления: устанавливать барабан либо звездочку без предусмотренной шайбы нельзя. Она не заменяет E-образное кольцо, подшипник, барабан сцепления или ведущую звездочку, а занимает собственное место между наружной деталью привода и стопорным кольцом.

Назначение и расположение в узле

В конструкции привода цепи барабан сцепления расположен на игольчатом подшипнике коленчатого вала. В зависимости от исполнения пилы вместе с ним применяется ведущая звездочка соответствующего типа. После установки барабана и звездочки на вал возвращаются шайба и E-образное кольцо. Поэтому при разборке важно сохранять порядок деталей: он определяет правильное положение шайбы и исключает попытку установить ее в другой части сцепления.

Тарельчатый профиль шайбы образует посадочную поверхность вокруг центрального отверстия и соответствует ее назначению в наружном креплении барабана. Перед монтажом сравните форму, наружный диаметр, диаметр отверстия, высоту профиля и положение изгиба со снятой деталью. Сходство только по общему виду недостаточно: шайбы разных бензопил могут отличаться посадочными параметрами, даже если визуально относятся к одному типу.

Что проверить при подборе

• Модель бензопилы: позиция заявлена для STIHL MS 361 и MS 440; обозначение модели следует проверять полностью, без подбора только по мощности или внешнему виду инструмента.
• Исполнение привода: сравните конструкцию барабана, ведущей звездочки и наружного стопорного крепления с узлом своей пилы.
• Размеры старой шайбы: сопоставьте наружный диаметр, центральное отверстие и профиль обеих деталей до начала сборки.
• Состояние сопряженных частей: проверьте канавку стопорного кольца, само E-образное кольцо, барабан, звездочку и игольчатый подшипник. Новая шайба не устраняет износ этих компонентов.

Установка и контроль после ремонта

Доступ к детали открывается после снятия крышки цепной звездочки, шины и цепи. При разборке сначала снимают E-образное кольцо, затем шайбу и элементы привода. Перед обратной сборкой очищают конец коленчатого вала и игольчатый подшипник, оценивают состояние посадочных поверхностей и деталей барабана. После установки подшипника, барабана и звездочки барабан проворачивают примерно на один оборот, чтобы привод масляного насоса вошел в зацепление. Затем на коленчатый вал ставят шайбу и фиксируют узел E-образным кольцом.

После монтажа кольцо должно полностью войти в свою канавку, а шайба — располагаться ровно, без перекоса и зажатия вращающихся деталей. Барабан проверяют на свободное вращение и корректную осевую посадку. Если кольцо не устанавливается в канавку, не следует компенсировать это усилием или деформацией шайбы: необходимо повторно проверить порядок сборки, посадку барабана и соответствие выбранной детали.

Шайба Forester удобна для планового обслуживания сцепления и восстановления наружного крепления барабана на совместимой бензопиле. Точный подбор по модели, геометрии снятой шайбы и конфигурации всего узла позволяет вернуть приводу штатную схему сборки без замены исправных компонентов.
