Упорный демпфер картера WOODMAN для Stihl MS 341/361/440/460/461/780/880

Упорный демпфер картера WOODMAN для бензопил Stihl

Деталь предназначена для установки в бензопилы Stihl MS 341, MS 361, MS 440, MS 460, MS 461, MS 780 и MS 880. Это упорный демпфер, расположенный между картером и корпусом топливного бака. Он относится к антивибрационной системе пилы и служит ограничителем взаимного перемещения соединенных частей корпуса.

Во время работы бензопилы картер с двигателем и корпус с задней рукояткой взаимодействуют через элементы антивибрационной системы. Упорный демпфер включается в работу при достижении предусмотренного конструкцией предела перемещения. Такая деталь не заменяет пружины и кольцевые амортизаторы, а выполняет собственную ограничивающую функцию. Поэтому при ремонте важно установить именно упор соответствующей формы, а не подбирать внешне близкую деталь из другого места пилы.

Когда требуется замена

Проверка демпфера уместна при обслуживании антивибрационной системы, разборке корпуса, ремонте картера или зоны соединения с корпусом бака. Поводом для замены могут стать разрушение детали, выраженная деформация, надрывы, потеря фрагмента либо неплотная посадка. Одновременно следует осмотреть соседние амортизаторы и их места крепления: чрезмерный люфт не всегда связан только с одним упором.

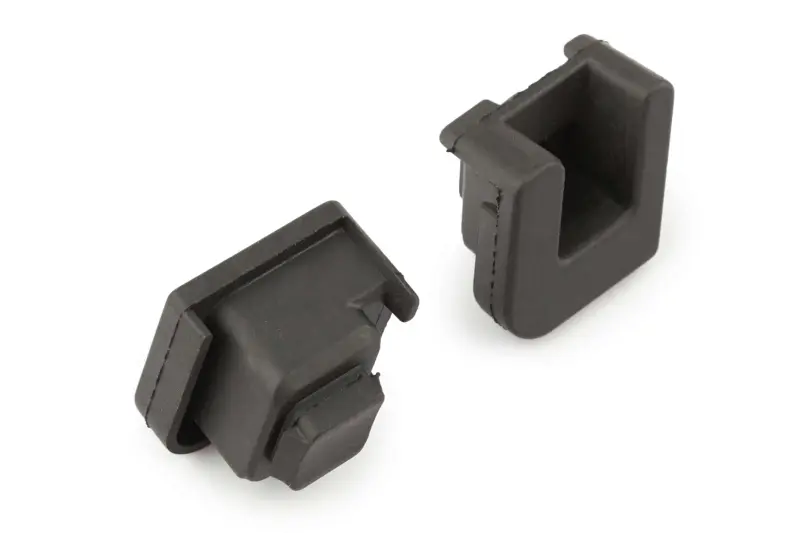

Демпфер имеет черный цвет, прямоугольную форму, внутреннюю полость, наружный бортик и боковые выступы. Эти особенности непосредственно участвуют в посадке детали, поэтому при подборе нужно сравнивать не только перечень моделей, но и всю геометрию снятого упора. Значение имеют расположение полости, профиль бортика, форма боковых фиксаторов и размеры посадочного места.

Совместимость и подбор

• Тип детали: упорный демпфер картера бензопилы.
• Расположение: между картером и корпусом топливного бака.
• Заявленные модели: Stihl MS 341, MS 361, MS 440, MS 460, MS 461, MS 780 и MS 880.
• Бренд запчасти: WOODMAN.
• Конструкция: полая прямоугольная деталь с бортиком и боковыми выступами.

Одна модель бензопилы может выпускаться в разных исполнениях и производственных ревизиях. Перед выбором сравните демпфер со снятой деталью и проверьте схему соответствующей модификации пилы. Особенно внимательно сопоставьте место установки: в антивибрационной системе применяются несколько разных по назначению деталей, которые нельзя считать взаимозаменяемыми только из-за похожей формы.

Рекомендации по установке

Работы выполняют на остановленной и остывшей пиле после исключения случайного запуска. Перед установкой посадочное место очищают от опилок, масляных загрязнений и остатков разрушенного демпфера. Деталь должна войти в предусмотренное гнездо без подрезания, сверления или изменения выступов. Перекос, неполная посадка либо принудительная установка неподходящего упора могут нарушить взаимное положение корпуса и картера.

После сборки проверьте правильность посадки демпфера, состояние соседних креплений и отсутствие ненормального свободного хода между частями корпуса. Органы управления и задняя рукоятка должны перемещаться только в пределах, предусмотренных конструкцией бензопилы. Если ремонт требует разборки антивибрационной системы или доступ к месту установки затруднен, последовательность операций следует выбирать по сервисной документации конкретной модели.

WOODMAN подходит для планового ремонта и восстановления штатной конфигурации упора на перечисленных бензопилах. Точная сверка модели, исполнения пилы, места установки и геометрии старой детали помогает избежать ошибочного выбора и вернуть корпусным частям предусмотренное ограничение хода.
