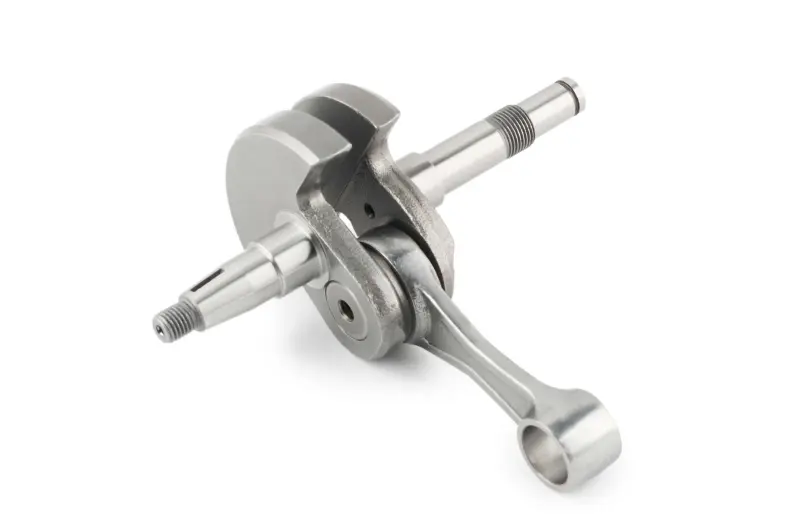

Коленвал для бензопилы St M 440 WOODMAN

Коленвал для бензопилы St M 440 WOODMAN

Коленвал предназначен для ремонта двигателя бензопилы St M 440 WOODMAN. Это центральный элемент кривошипно-шатунного механизма: через шатун он принимает усилие от поршня и передаёт вращение на другие узлы двигателя. Замена требуется при капитальном ремонте, если прежний вал получил механические повреждения, имеет заметное биение, изношенные посадочные места, повреждённые резьбовые участки или шлицы.

Деталь выполнена в виде коленчатого вала в сборе с шатуном. Оба элемента работают как единый механизм, поэтому состояние их соединения непосредственно влияет на плавность вращения и правильную работу поршневой группы. Такое исполнение позволяет заменить узел при восстановлении моторной части бензопилы. Коленвал устанавливается внутри картера, поэтому его замена требует полной разборки соответствующей части двигателя.

Когда нужна замена

Этот коленвал выбирают, когда необходимо восстановить двигатель, сохранив корпус бензопилы и остальные пригодные к эксплуатации компоненты. Поводом для замены могут быть повреждения концов вала, посадочных поверхностей, резьбы или шлицев, а также биение, мешающее нормальному вращению механизма. Установка исправного узла восстанавливает передачу усилия от поршневой группы к вращающимся элементам двигателя.

Замена коленвала относится к капитальному ремонту. Перед началом работ важно оценить не только прежний вал, но и все детали, которые работают вместе с ним. Если оставить в двигателе изношенные сопряжённые компоненты, результат сборки может не соответствовать ожидаемому, а моторный узел придётся разбирать повторно.

Как подобрать коленвал

Основная применяемость детали — бензопила St M 440 WOODMAN. Однако перед заказом обязательно сравните запчасть со старым коленвалом, особенно если пила выпущена в другой период или ранее уже ремонтировалась. У техники с заменёнными компонентами фактическое исполнение установленного узла может отличаться.

При сравнении обратите внимание на форму щёк вала, расположение и исполнение обоих концов под приводные элементы, состояние и конфигурацию резьбовых участков, вид шлицев и параметры соединения с поршневой группой. Совпадение этих элементов поможет избежать несовместимости при сборке. Старую деталь желательно осмотреть до оформления заказа со всех сторон, не ограничиваясь общими очертаниями узла.

Подготовка к установке

До сборки осмотрите картер, подшипники, сальники, поршень, поршневой палец и цилиндр. Детали с выраженным износом или повреждениями необходимо учитывать при планировании ремонта, поскольку они взаимодействуют с коленвалом и влияют на работу двигателя. Посадочные поверхности должны быть чистыми, без загрязнений и остатков прежнего уплотнительного материала.

Во время монтажа не допускайте ударной нагрузки на вал и шатун. Соблюдайте предусмотренный для бензопилы порядок разборки и сборки, аккуратно устанавливайте узел в картер и контролируйте правильность сопряжения с поршневой группой. После установки проверьте свободное и плавное вращение механизма. Если вал вращается с затруднением, сборку следует проверить до окончательного монтажа остальных компонентов двигателя.

Тщательное сравнение со снятым узлом, проверка сопряжённых деталей и аккуратная установка позволяют выполнить ремонт за одну разборку и вернуть кривошипно-шатунному механизму корректную работу.
