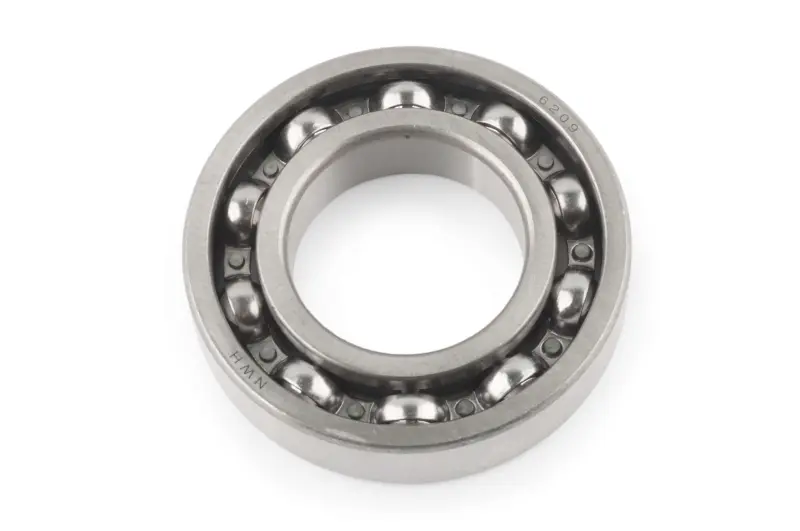

Подшипник коленвала 6209 45×85×19 для двигателей 175N/180N

Подшипник коленвала 6209 для двигателей 175N/180N

Однорядный радиальный шариковый подшипник 6209 предназначен для опоры коленчатого вала в двигателях мотоблоков серий 175N и 180N. Его внутреннее кольцо устанавливается на вал, наружное размещается в посадочном отверстии картера, а шарики обеспечивают вращение коленвала с меньшим трением. Деталь применяется при ремонте двигателя, когда штатный подшипник изношен, поврежден или перестал вращаться без шума и заеданий.

Назначение и конструкция

Подшипник относится к однорядному типу с глубокими дорожками качения. Конструкция включает внутреннее и наружное кольца, ряд шариков и сепаратор, который удерживает тела качения на заданном расстоянии. Такое исполнение рассчитано прежде всего на радиальную нагрузку, возникающую при вращении коленчатого вала, и допускает осевую нагрузку в обоих направлениях в пределах, предусмотренных конструкцией подшипника и двигателя.

Представленная модификация имеет открытое исполнение без защитных шайб и контактных уплотнений. При сборке необходимо соблюдать предусмотренный изготовителем двигателя способ смазывания и защищать внутреннюю часть подшипника от пыли, абразивных частиц и влаги. Загрязнение дорожек или шариков ухудшает плавность вращения и способно сократить срок службы новой детали.

Основные параметры для подбора

• Обозначение: 6209.
• Внутренний диаметр: 45 мм — размер отверстия внутреннего кольца под посадку на вал.
• Наружный диаметр: 85 мм — размер наружного кольца для установки в картер.
• Ширина: 19 мм.
• Применение: опора коленвала двигателей мотоблоков 175N и 180N.
• Тип: открытый однорядный шариковый подшипник с глубокими дорожками качения.

При выборе нужно одновременно сверить обозначение 6209 и все три размера: 45×85×19 мм. Совпадение только внутреннего диаметра недостаточно — наружный диаметр и ширина определяют посадку в картере и положение вала относительно соседних деталей. Также учитывают точную модификацию двигателя: техника одной серии может отличаться исполнением картера, коленвала и опор. Если старый подшипник имеет дополнительные буквенные индексы, защитные шайбы, уплотнения или иной внутренний зазор, эти особенности необходимо сопоставить с требованиями руководства двигателя.

Когда подшипник требует проверки и замены

Поводом для разборки могут быть заметный люфт коленвала, посторонний гул, хруст, тугое или неравномерное вращение, вибрация и следы перегрева. Продолжительная работа с поврежденным подшипником увеличивает нагрузку на посадочные поверхности, сальники и сопряженные детали двигателя. После снятия старой детали следует проверить вал и отверстие картера: задиры, выработка, овальность или ослабленная посадка способны помешать правильной работе даже нового подшипника.

Рекомендации по установке

Перед монтажом посадочные поверхности очищают и проверяют на повреждения. Усилие прикладывают к тому кольцу, которое устанавливается с натягом: при посадке на вал воздействуют на внутреннее кольцо, при запрессовке в картер — на наружное. Нельзя передавать монтажное усилие через шарики и дорожки качения, поскольку точечная нагрузка может оставить повреждения и вызвать шум после запуска. Для равномерной установки используют подходящую оправку или пресс; прямые удары по кольцам не допускаются.

После сборки проверяют правильность положения подшипника, отсутствие перекоса и свободное вращение коленвала. Одновременно целесообразно оценить состояние сальников, посадок и сопряженных деталей, чтобы не разбирать двигатель повторно. Подшипник 6209 размером 45×85×19 мм подходит для ремонта двигателей 175N/180N при полном совпадении размеров, исполнения и требований конкретной модификации.
