Плита крепления двигателя мотоблока 175N/180N (7/9 л.с.) DIGGER

Плита крепления двигателя мотоблока 175N/180N DIGGER

Монтажная плита предназначена для установки и фиксации двигателя на мотоблоке. Эта модификация рассчитана на технику с двигателями 175N и 180N мощностного класса 7/9 л.с. Деталь используют при ремонте штатного крепления, восстановлении мотоблока после разборки или замене поврежденной плиты. Она образует посадочную основу между двигателем и несущей частью машины, поэтому правильный подбор влияет на положение мотора и совпадение всех точек крепления.

Конструкция и назначение

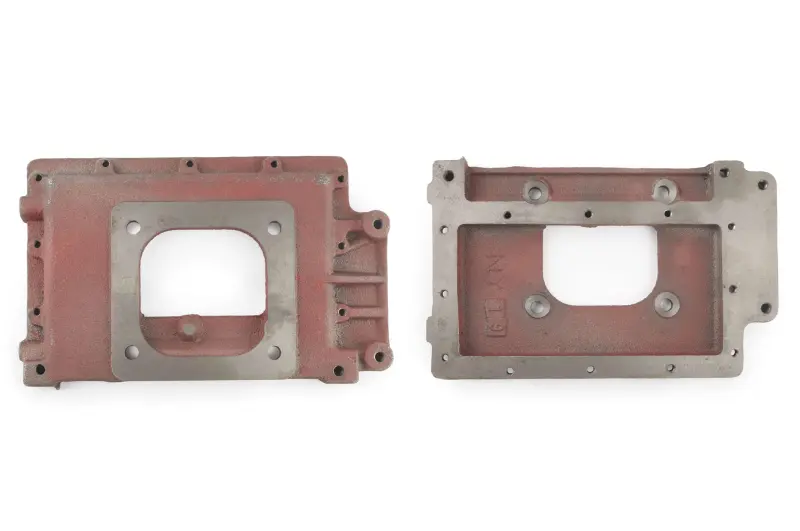

Плита выполнена как цельная корпусная деталь сложной формы. В центральной части предусмотрен крупный прямоугольный проем со скругленными углами, вокруг которого расположены четыре крепежных отверстия. По периметру находятся дополнительные отверстия и монтажные точки, а сбоку — выступающие проушины. Отдельные участки усилены ребрами. Такая конфигурация позволяет закрепить двигатель в предусмотренном конструкцией мотоблока положении и соединить плиту с соседними деталями рамы.

Эта позиция относится именно к плитам крепления двигателя, а не к отдельному переднему или заднему кронштейну. При выборе следует учитывать весь контур детали: внешнюю форму, расположение проема, количество отверстий, расстояния между ними, направление боковых выступов и размещение ребер. Даже у мотоблоков одного мощностного класса варианты монтажных деталей могут различаться, поэтому обозначение двигателя является первым, но не единственным критерием совместимости.

Что проверить перед выбором

• Модель двигателя: плита предназначена для вариантов 175N и 180N.
• Класс мощности: заявленное применение — двигатели 7/9 л.с.
• Тип детали: требуется полная монтажная плита, а не один из раздельных кронштейнов.
• Геометрия: сравните центральный проем, четыре отверстия вокруг него и крепежные точки по внешнему контуру.
• Ориентация: проверьте расположение боковых проушин, ребер и асимметричных участков относительно снятой детали.
• Состояние сопрягаемых поверхностей: места установки на мотоблоке должны быть очищены и не иметь деформаций, мешающих плотной посадке.

Не стоит подбирать такую плиту только по общему обозначению мощности. На совместимость также влияют исполнение рамы и компоновка крепления конкретного мотоблока. Наиболее надежный способ выбора — сопоставить новую деталь со старой по форме и всем монтажным точкам. Если прежняя плита утрачена, нужно проверить посадочную схему непосредственно на технике и убедиться, что отверстия совпадают без подгонки.

Установка и обслуживание

Перед монтажом осматривают места соединения и крепеж. Болты должны соответствовать штатным посадочным местам и свободно входить в отверстия без перекоса. Сначала плиту устанавливают на место и наживляют крепеж, сохраняя возможность выровнять ее положение. После совмещения всех точек соединения болты затягивают равномерно. Принудительное смещение детали, расширение отверстий или установка с зазором могут нарушить предусмотренное положение двигателя.

После сборки следует проверить плотность прилегания плиты, отсутствие перекоса двигателя и надежность затяжки соединений. Во время дальнейшей эксплуатации полезно периодически контролировать крепеж, особенно после ремонта или первой нагрузки. Поводом для замены плиты могут стать трещины, деформация, повреждение проушин, разбитые отверстия либо невозможность надежно зафиксировать двигатель штатным крепежом.

Плита DIGGER для 175N/180N подходит для планового ремонта и восстановления крепления двигателя мотоблока, когда геометрия старой детали и посадочная схема техники соответствуют этой модификации. Тщательная сверка до установки помогает избежать несовпадения отверстий и лишней разборки машины.
