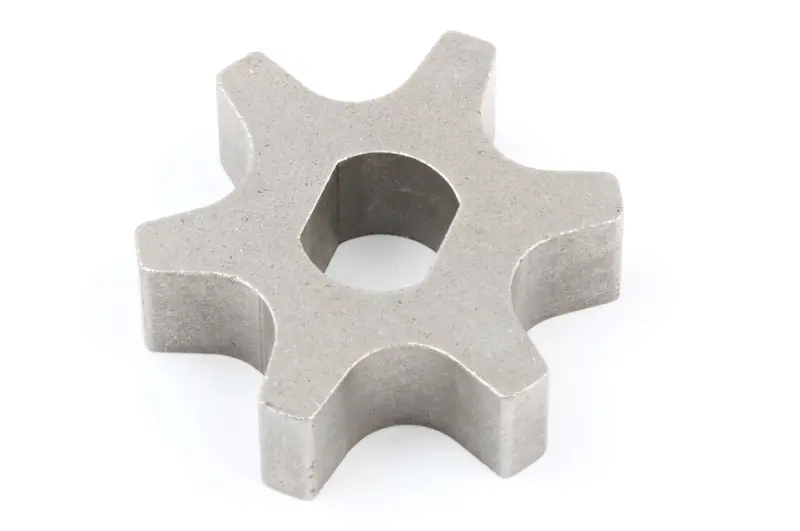

Звезда привода электропилы JIANTAI China #1, D30, d9/10, H9,5 мм

Звезда привода электропилы JIANTAI China #1

Ведущая звезда предназначена для ремонта привода цепной электропилы. Деталь принимает вращение от приводного механизма и передает его пильной цепи через наружный венец. Такая запчасть требуется при износе штатной звезды, когда профиль перестает правильно взаимодействовать с хвостовиками цепи, появляются заметные следы выработки, сколы либо нарушается равномерность движения пильной гарнитуры.

Исполнение China #1 имеет каталожные параметры D — 30 мм, d — 9/10 мм и H — 9,5 мм. Деталь выполнена с шестилучевым наружным профилем и фигурным центральным отверстием. Эти признаки важны при подборе: похожие звезды для электропил различаются не только общим диаметром, но также формой посадки, сочетанием посадочных размеров, высотой и конфигурацией наружного венца. Совпадения одного параметра недостаточно для правильной установки.

Что проверить перед выбором

• Параметр D: у этой модификации он составляет 30 мм. Сопоставьте его с размером снятой звезды, не ориентируясь только на внешнее сходство деталей.
• Посадочный параметр d: обозначен как 9/10 мм. Не заменяйте эту модификацию вариантом 8/10, 9/12, 12 или 14 мм: такие исполнения встречаются среди внешне похожих венцов, но отличаются посадкой.
• Высота H: составляет 9,5 мм. Разница по высоте влияет на положение детали в приводе, поэтому округлять значение до размера другой модификации не следует.
• Геометрия: сравните шестилучевой наружный контур, профиль каждого луча и форму центрального отверстия со старой деталью. Контуры должны совпадать без доработки.
• Пильная гарнитура: убедитесь, что профиль венца соответствует применяемой цепи. Шаг цепи и перечень моделей электропил для версии China #1 не указаны, поэтому их необходимо определить по штатной детали и документации конкретного инструмента.

Когда звезду заменяют

Поводом для замены служат выраженные канавки в местах контакта с цепью, неравномерная выработка лучей, сколы кромок и изменение геометрии посадочного отверстия. Эксплуатация сильно изношенного венца делает ход цепи менее ровным и может ускорять износ сопряженных компонентов пильной гарнитуры. При обслуживании полезно оценивать состояние звезды одновременно с цепью: новая цепь не должна работать по глубоко выработанному профилю.

Перед монтажом электропилу отключают от источника питания и разбирают в соответствии с инструкцией ее производителя. Посадочное место очищают от опилок и загрязнений, после чего проверяют состояние сопряженных поверхностей и отсутствие повреждений, способных помешать правильной установке. Звезда должна занимать штатное положение без подпиливания центрального отверстия, изменения наружного профиля или принудительной посадки.

После сборки проверяют правильность расположения шины и цепи, а также свободное движение механизма вручную при отключенном питании. Натяжение цепи регулируют по инструкции электропилы. Если деталь не садится на привод, выступает относительно штатного положения либо цепь неправильно входит в профиль венца, запускать инструмент не следует: это указывает на несовпадение геометрии или размеров.

Подбор без ошибки

Эта звезда подходит только как геометрически совпадающая замена исполнения D30, d9/10, H9,5 мм с соответствующим шестилучевым профилем. Название марки электропилы само по себе не заменяет проверку размеров: в одной категории встречаются венцы D30 с другими посадочными параметрами и другой высотой. Для уверенного выбора снимите старую деталь, очистите ее и последовательно сопоставьте D, d, H, центральную посадку и наружный контур.
