Якорь генератора ИЖ 12V

Якорь генератора ИЖ 12V

Предназначен для ремонта 12-вольтового генератора мотоцикла ИЖ. Это вращающаяся часть генератора, которая устанавливается на коленчатом валу двигателя и взаимодействует со статором. Деталь подходит для техники семейства ИЖ, оснащённой соответствующим генератором на 12V, включая совместимые исполнения мотоциклов «Планета» и «Юпитер». Перед заказом необходимо учитывать не только марку мотоцикла, но и фактическую модификацию установленного генератора: в разные годы и после ремонтов техника могла получить отличающееся электрооборудование.

Назначение и конструкция

Якорь, также называемый ротором, участвует в создании магнитного поля внутри генератора. Во время работы двигателя он вращается вместе с коленчатым валом, а генератор вырабатывает энергию для бортового оборудования и зарядки аккумулятора. В конструкции предусмотрены обмотка возбуждения, два контактных кольца и клювообразные полюсные наконечники. Через прижатые к кольцам щётки ток поступает на обмотку вращающейся детали. Состояние этих поверхностей напрямую связано со стабильностью контакта и нормальной работой генератора.

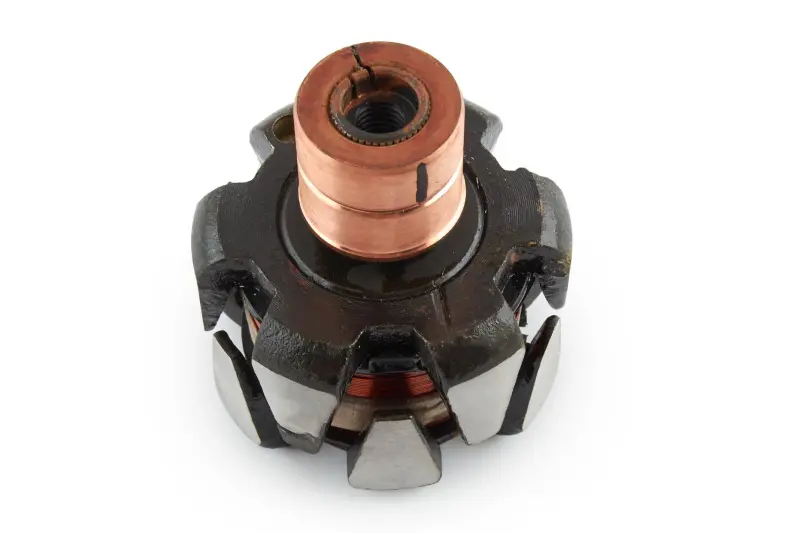

Два медных контактных кольца расположены на верхней части якоря. Центральное резьбовое отверстие служит частью штатного крепления. В нижней части находятся чередующиеся полюсные наконечники, между которыми размещена обмотка. Такая компоновка соответствует принципу работы 12-вольтового генератора переменного тока ИЖ и должна совпадать с сопрягаемыми деталями конкретного генератора.

Что проверить при подборе

• Напряжение системы: деталь рассчитана на вариант генератора ИЖ 12V и не выбирается как замена якорю от 6-вольтового исполнения.
• Тип генератора: сравните конструкцию старого якоря, форму полюсных наконечников и расположение контактных колец.
• Посадочную часть: проверьте профиль и глубину посадки, центральное резьбовое отверстие, а также положение детали относительно статора.
• Щёточный контакт: кольца нового якоря должны располагаться в зоне хода щёток установленного щёткодержателя.
• Сопряжение со статором: наружная конфигурация ротора должна соответствовать внутреннему пространству статора без касания при вращении.

Когда требуется замена

Проверка якоря актуальна при отсутствии зарядки, нестабильной работе генератора, повреждении обмотки, выраженном износе контактных колец или механическом дефекте полюсных наконечников. Такие симптомы не всегда вызваны только ротором, поэтому перед ремонтом также проверяют щётки, щёткодержатель, статор, проводку, регулятор напряжения и состояние соединений. Комплексная диагностика помогает установить причину неисправности и не заменять исправную деталь.

Рекомендации по установке

Монтаж выполняют на очищенное штатное посадочное место. Перед окончательной сборкой следует убедиться, что якорь установлен соосно, свободно вращается внутри статора и не задевает неподвижные части. Щётки должны ровно прилегать к контактным кольцам, а крепёж — соответствовать конструкции генератора. После сборки проверяют вращение механизма, правильность подключений и параметры зарядки при работающем двигателе. Если прежний якорь имеет другую геометрию посадки, иное положение колец или отличается конфигурацией полюсов, эту позицию устанавливать без дополнительной проверки совместимости не следует.

Якорь генератора ИЖ 12V предназначен для восстановления штатной генераторной системы, когда размеры и исполнение заменяемой детали совпадают. Наиболее надёжный способ выбора — сопоставить старый ротор и установленный генератор по напряжению, посадке, расположению контактных колец и взаимодействию со статором.
