Ротор (якорь) генератора ИЖ 12 В SPARK

Ротор (якорь) генератора ИЖ 12 В SPARK

Ротор SPARK предназначен для ремонта генератора 12-вольтовых мотоциклов ИЖ. Это вращающаяся часть генератора с обмоткой возбуждения, полюсными наконечниками и двумя контактными кольцами. Во время работы мотоцикла ротор вращается вместе с коленчатым валом, а питание его обмотки подводится через щетки и кольца. Создаваемое магнитное поле взаимодействует со статором, благодаря чему генератор участвует в питании бортовых потребителей и зарядке аккумулятора.

Конструкция и назначение

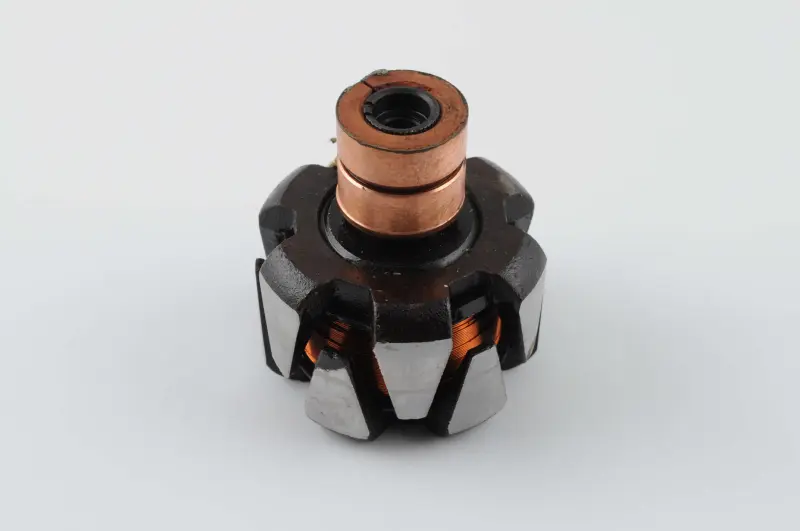

Деталь имеет характерную клювообразную форму полюсных наконечников. Между ними размещена обмотка возбуждения, а с торца расположены два медных контактных кольца. Центральное отверстие служит для посадки ротора на конец коленчатого вала; предусмотренная внутри резьба используется при снятии детали соответствующим приспособлением. Такая компоновка применяется в генераторах ИЖ с электромагнитным возбуждением.

Ротор меняют при повреждении или обрыве обмотки, межвитковом замыкании, критическом износе контактных колец, механическом повреждении полюсных частей либо нарушении посадки. Неисправность может проявляться нестабильной работой генератора, отсутствием нормального заряда аккумулятора или ухудшением показателей при изменении оборотов. Перед заменой требуется проверить также щетки, щеткодержатель, состояние проводов, соединений и статора: схожие симптомы не всегда вызваны только ротором.

Что проверить при подборе

• Тип генератора: изделие выбирают для 12-вольтового генератора мотоцикла ИЖ с ротором, имеющим обмотку возбуждения и контактные кольца.
• Исполнение старой детали: необходимо сопоставить форму и количество полюсных наконечников, расположение двух колец, посадочное отверстие и общую геометрию.
• Посадка на коленчатый вал: проверяют профиль посадочного места, наличие паза под шпонку и соответствие крепления.
• Генератор и модификация мотоцикла: обозначения «ИЖ» и «12 В» недостаточно для безусловного подбора, поскольку на разных версиях техники применялись отличающиеся генераторные установки.
• Сопряженные детали: щетки должны правильно располагаться относительно колец, а ротор — свободно размещаться внутри статора без касания его сердечника.

Установка и обслуживание

Перед разборкой отключают аккумулятор и получают доступ к генератору под крышкой картера. Снятие выполняют штатным способом для конкретной модели: демонтируют мешающие детали, отсоединяют крепление ротора и применяют подходящее съемное приспособление. Удары по контактным кольцам, полюсным наконечникам и посадочной части недопустимы — они могут деформировать деталь или повредить обмотку.

При монтаже очищают посадочные поверхности, проверяют шпонку и крепеж, затем контролируют положение ротора относительно статора и рабочую дорожку щеток на кольцах. Кольца должны быть чистыми, без масла, глубоких борозд и грубых следов обработки. Для их аккуратной очистки применяют мелкозернистый материал: крупный абразив способен оставить частицы в меди и ускорить износ щеток. После сборки проверяют свободное вращение, надежность соединений и работу генератора на разных оборотах.

Ротор SPARK подходит для ремонта только после сопоставления с установленной генераторной системой ИЖ 12 В. Наиболее надежный способ выбора — сравнить снятую деталь по посадке, форме полюсов, контактным кольцам и способу крепления, а также сверить тип генератора по технической документации мотоцикла.
