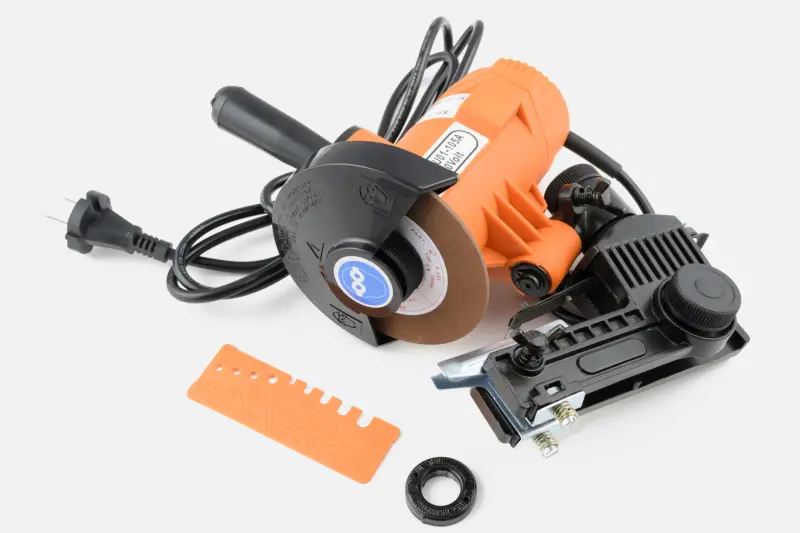

Электрический станок для заточки пильных цепей

Электрический станок для заточки пильных цепей

Станок предназначен для восстановления режущих кромок цепей бензиновых и электрических цепных пил. Он пригодится владельцу садовой техники, мастеру по ремонту инструмента или небольшой мастерской, где цепи обслуживают регулярно. Электропривод вращает абразивный круг, а режущий зуб устанавливается в направляющей и фиксируется перед обработкой. Такой способ помогает последовательно затачивать правые и левые зубья с выбранными настройками.

Конструкция включает поворотную направляющую для цепи, прижимной механизм, регулируемые упоры, опускаемую заточную головку с рукояткой и кожух абразивного круга. Угловая шкала на основании служит для настройки положения цепи относительно круга. Ограничитель подачи позволяет задать положение зуба и затем переходить к следующим резцам, сохраняя принятую настройку. Кожух закрывает значительную часть круга, а рукоятка помогает контролируемо подводить заточную головку к режущей кромке.

Как подобрать станок и расходный круг

Перед покупкой сопоставьте параметры обслуживаемой цепи с возможностями станка. Для настройки потребуются рекомендованные изготовителем цепи углы заточки, ее шаг и толщина ведущего звена. Также необходимо уточнить допустимые для станка наружный диаметр, посадочное отверстие и толщину абразивного круга: произвольный круг устанавливать нельзя. Напряжение питания, мощность, диапазон регулировок и способ крепления этой позиции следует проверить по паспортной табличке или инструкции до начала эксплуатации.

• Назначение: заточка режущих зубьев пильных цепей.
• Рабочий инструмент: вращающийся абразивный круг.
• Позиционирование цепи: направляющая с прижимом, упором и угловой шкалой.
• Управление подачей: заточная головка опускается за рукоятку к установленному зубу.
• Формат применения: периодическое обслуживание цепей в гараже, домашней или сервисной мастерской.

Подготовка и порядок заточки

Цепь перед обработкой снимают с пилы, очищают от загрязнений и осматривают. Цепи с трещинами, поврежденными заклепками или чрезмерно изношенными звеньями не следует восстанавливать заточкой. Начальную настройку удобно выполнять по самому короткому режущему зубу: после него остальные резцы приводят к одинаковой длине. Правые и левые зубья обрабатывают последовательно, переставляя угол направляющей в соответствии с рекомендациями изготовителя цепи.

Абразивный круг должен соответствовать типу цепи, иметь правильный профиль и не иметь повреждений. Перед регулировкой, установкой круга, очисткой или обслуживанием вилку вынимают из розетки. Во время работы цепь надежно зажимают, а круг подводят к зубу короткими аккуратными касаниями без чрезмерного нажима. Это уменьшает лишний съем металла и вероятность перегрева режущей кромки. После каждого зуба головку поднимают, ослабляют прижим, передвигают цепь до упора и снова фиксируют.

Что проверить после обработки

По завершении сравните длину правых и левых резцов, состояние режущих кромок и равномерность обработки. Высота ограничителей глубины проверяется отдельно подходящим шаблоном: ее нельзя выбирать произвольно, поскольку она зависит от конструкции конкретной цепи. Если параметры зубьев вышли за допустимые пределы или цепь имеет механические повреждения, ее заменяют.

Станок особенно практичен при обслуживании нескольких цепей и при заметном притуплении после контакта с загрязненной древесиной. Для качественного результата важны не максимальный съем металла, а точная фиксация, одинаковая настройка для однотипных зубьев и соблюдение данных изготовителя цепи.
