Щетки генератора ИЖ 12V SPARK

Щетки генератора ИЖ 12V SPARK

Щетки предназначены для обслуживания 12-вольтового генератора мотоциклов ИЖ Планета и ИЖ Юпитер. Они передают ток возбуждения на вращающуюся часть генератора через контактные кольца. Постоянный контакт в этой зоне необходим для формирования магнитного поля и нормальной работы системы зарядки. Деталь подходит для планового ремонта, восстановления генератора после износа щеток или устранения неполадок, связанных с нестабильным контактом.

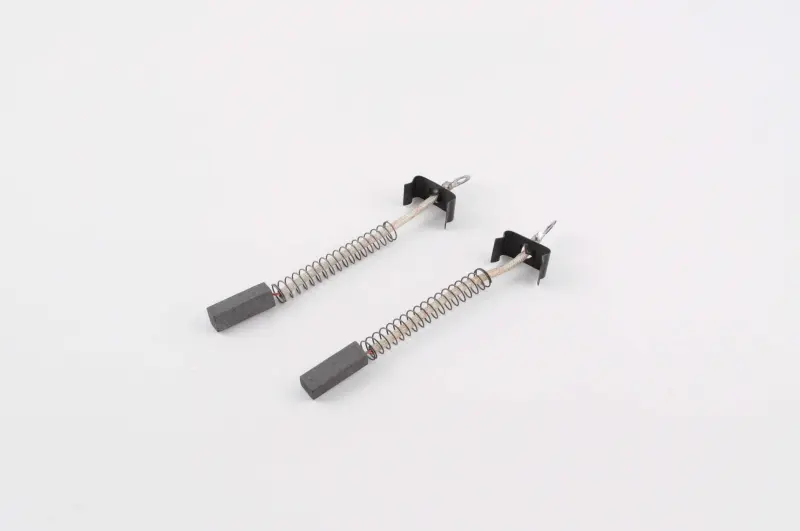

Каждая щетка выполнена как продолговатый контактный блок с пружиной, гибким проводником и контактно-крепежной частью. Пружина прижимает щетку к кольцу по мере постепенного уменьшения ее длины, а гибкий вывод соединяет подвижную щетку с неподвижным контактом. Такая конструкция позволяет щетке перемещаться в направляющей и сохранять прижим во время вращения ротора.

Когда требуется проверка щеток

Щетки относятся к деталям, которые постепенно изнашиваются из-за постоянного трения о контактные кольца. Поводом для осмотра генератора могут стать нестабильная зарядка аккумулятора, изменение показаний контрольной лампы, периодическое пропадание зарядного тока или выраженное искрение в зоне контакта. Эти признаки не всегда вызваны только щетками, поэтому одновременно проверяют состояние контактных колец, держателей, проводов и соединений генератора.

Замена оправдана, если контактные блоки заметно укоротились, имеют сколы, заедают в направляющих либо пружины не обеспечивают уверенный прижим. Установка новых щеток при поврежденных или сильно загрязненных кольцах не устраняет причину ускоренного износа. Перед сборкой контактную поверхность и посадочные места следует привести в исправное состояние согласно руководству по ремонту конкретной модификации генератора.

Что проверить при подборе

• Напряжение генератора: эта версия рассчитана на систему 12 V и не должна подбираться вместо щеток для 6-вольтового генератора.
• Модель мотоцикла: подтверждена применяемость для ИЖ Планета и ИЖ Юпитер, однако исполнение генератора необходимо уточнять по установленному агрегату.
• Форма контактного блока: сравните профиль, длину и поперечное сечение с демонтированной деталью, поскольку точные размеры этой позиции отдельно не заявлены.
• Исполнение соединения: должны совпадать расположение гибкого вывода, форма контактно-крепежной части и способ ее фиксации.
• Посадка в держателе: щетка должна свободно перемещаться в направляющей без бокового заклинивания и чрезмерного люфта.

Установка и контроль после ремонта

Щетки устанавливают в штатные направляющие генератора, следя за положением пружин и гибких выводов. Проводник не должен попадать между деталями корпуса, натягиваться при перемещении щетки или мешать ее свободному ходу. Контактно-крепежные части фиксируют так же, как в исходной конструкции генератора. Обе щетки и их посадочные места целесообразно осматривать одновременно: различный износ может указывать на перекос, загрязнение либо неодинаковый прижим.

После сборки проверяют свободное движение щеток, надежность соединений и отсутствие постороннего касания выводов. Затем контролируют работу системы зарядки на мотоцикле. Новым контактным поверхностям может потребоваться приработка к кольцам, поэтому особенно важны правильная посадка, чистота зоны контакта и отсутствие механического заедания.

SPARK для ИЖ 12V — практичный выбор при ремонте штатного генератора Планеты или Юпитера, если установленный агрегат соответствует этой версии щеток. До установки сопоставьте напряжение, геометрию контактных блоков, конструкцию выводов и держателей со снятыми деталями: такая проверка помогает подобрать запчасть без ошибки и восстановить корректный контакт в генераторе.
