Щетки генератора JAWA 6 В со щеткодержателем

Щетки генератора JAWA 6 В со щеткодержателем

Комплект предназначен для обслуживания генератора мотоцикла JAWA с номинальным напряжением 6 В. Щетки контактируют с коллектором вращающегося ротора и участвуют в передаче тока между неподвижной частью генератора и коллектором. По мере эксплуатации их контактная часть постепенно изнашивается, поэтому состояние щеток непосредственно влияет на способность генератора нормально выполнять свою функцию.

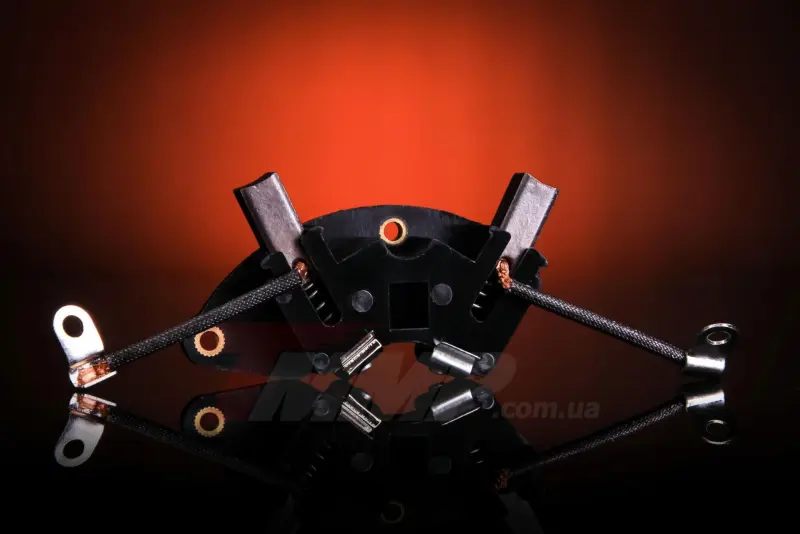

В этой позиции щетки объединены со щеткодержателем. Такая конструкция удобна при ремонте, когда требуется заменить не только изношенные контактные части, но и основание с посадочными направляющими. Комплект включает две щетки с гибкими плетеными проводниками и контактными наконечниками. На основании предусмотрены монтажные отверстия, а щетки размещены в собственных направляющих. Пружины прижимают их к поверхности коллектора и позволяют сохранять контакт по мере износа.

Когда требуется проверка и замена

Поводом для обслуживания генератора могут стать нестабильное зарядное напряжение, периодическое пропадание зарядки или повышенное искрение в зоне коллектора. При разборке необходимо оценить остаточную длину щеток, свободу их перемещения в направляющих, состояние прижимных пружин и целостность гибких проводников. Щетка не должна заедать, перекашиваться либо зависать над коллектором: даже пригодная по длине контактная часть не сможет нормально работать без свободного хода и достаточного прижима.

Одновременно проверяют коллектор. Загрязнение, масляный налет, заметные неровности или повреждения его поверхности способны ухудшить контакт и ускорить износ новых щеток. Если причина неисправности находится в проводке, регуляторе, обмотках или самом коллекторе, одна замена щеткодержателя проблему не устранит. Такой осмотр помогает выполнить ремонт последовательно и не подвергать новый комплект преждевременному износу.

Что сравнить перед выбором

• Напряжение генератора: комплект выбирают для 6-вольтового исполнения, а не для системы JAWA на 12 В.
• Форма основания: должны совпадать контур щеткодержателя, расположение монтажных отверстий и посадка относительно коллектора.
• Расположение щеток: сравните их ориентацию, направляющие и положение контактных поверхностей со снятой деталью.
• Подключение: проверьте длину гибких проводников, тип наконечников и точки их присоединения.
• Исполнение генератора: для запчастей JAWA встречаются разные варианты щеткодержателей, поэтому одного указания марки мотоцикла недостаточно.

Установка и контроль после ремонта

Перед монтажом генератор очищают от угольной пыли и загрязнений, не повреждая изоляцию и проводники. Щеткодержатель устанавливают без перекоса, после чего проверяют, что обе щетки свободно двигаются в направляющих и прижимаются к коллектору. Гибкие выводы укладывают так, чтобы они не натягивались, не зажимались крепежом и не касались вращающихся деталей. Контактные соединения должны быть чистыми и надежно закрепленными.

После сборки ротор следует осторожно провернуть вручную и убедиться, что щетки следуют за поверхностью коллектора без заклинивания. Затем контролируют работу генератора на мотоцикле и состояние контакта. Если наблюдаются сильное искрение, нагрев, посторонний шум либо нестабильная зарядка, эксплуатацию прекращают и повторно проверяют коллектор, подключение, прижим щеток и остальные компоненты генератора.

Комплект подходит для ремонта 6-вольтового генератора JAWA при точном совпадении конструкции щеткодержателя. Самый надежный способ подбора — сопоставить снятую деталь по форме основания, отверстиям, расположению щеток и подключению, а также проверить номинальное напряжение установленного генератора.
