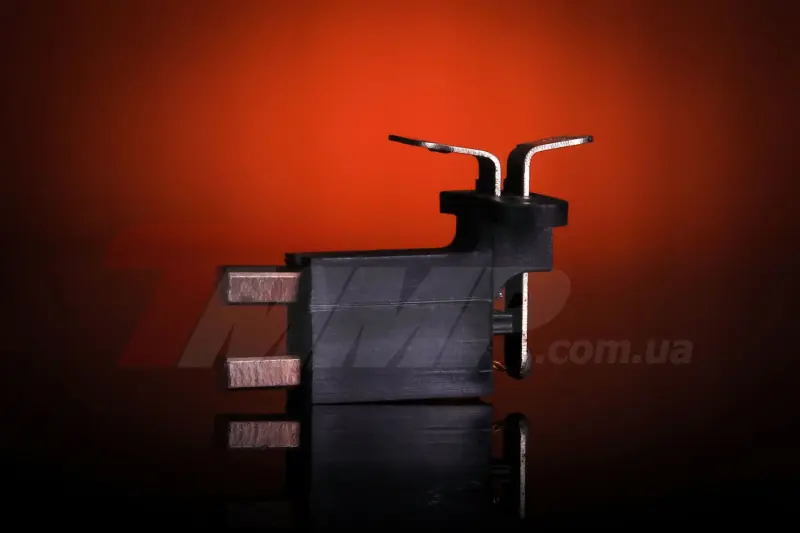

Щетки генератора Jawa 12 В со щеткодержателем

Щетки генератора Jawa 12 В со щеткодержателем

Комплект предназначен для обслуживания генератора мотоцикла Jawa с 12-вольтовым электрооборудованием. Щетки создают скользящий контакт с вращающейся частью генератора, а держатель направляет их и поддерживает правильное положение во время работы. Деталь нужна при износе контактной пары, нестабильной зарядке аккумулятора, периодическом пропадании зарядного тока или повреждении прежнего щеткодержателя.

Щетки уже установлены в общем корпусе. Такая конструкция позволяет заменить собранную деталь, не подбирая держатель и контактные части по отдельности. В корпусе размещены две щетки и пружинные металлические контакты, которые прижимают их к поверхности вращающейся части. Постоянное прилегание необходимо для передачи тока при изменении частоты вращения двигателя и вибрациях, характерных для мотоцикла.

Назначение и признаки замены

Щетки постепенно укорачиваются в результате трения. Когда их рабочей длины уже недостаточно, прижим становится нестабильным: зарядка может появляться только на определенных оборотах, периодически исчезать или сопровождаться повышенным искрением. Причиной обслуживания также становятся заедание щеток в направляющих, деформация корпуса, повреждение контактов либо заметный люфт в посадочных местах. Перед заменой следует проверить соединения генератора, регулятора и аккумулятора, поскольку похожие симптомы могут возникать не только из-за щеточного механизма.

Для профилактического осмотра оценивают остаточную длину обеих щеток, свободу их перемещения в держателе и равномерность прижима. Рабочие поверхности должны двигаться без заклинивания и прилегать к контактным кольцам без перекоса. Если щетки изношены неравномерно, полезно дополнительно осмотреть кольца генератора: глубокие борозды, загрязнение или биение могут ускорить износ новой детали.

Практические особенности

• Две щетки в общем держателе: собранная конструкция сохраняет взаимное расположение контактных частей и упрощает замену поврежденного корпуса вместе со щетками.
• Пружинный прижим: контакты поддерживают прилегание щеток к вращающейся поверхности, что необходимо для устойчивой работы генератора на разных оборотах.
• Исполнение для системы 12 В: деталь рассчитана на соответствующий вариант генератора Jawa и помогает исключить ошибочную установку версии для 6-вольтового оборудования.

Как проверить совместимость

Перед заказом недостаточно ориентироваться только на марку мотоцикла. На разных годах выпуска и после предыдущих ремонтов могли применяться отличающиеся генераторы. Сравните старую деталь с новой по форме корпуса, расположению крепления, направлению выхода металлических контактов, количеству щеток и конфигурации посадочного места. Отдельно убедитесь, что на мотоцикле установлен именно 12-вольтовый генератор. Версию для 6 В нельзя выбирать как внешне близкую замену.

Установка выполняется при отключенном аккумуляторе. После снятия прежнего держателя следует удалить свободную угольную пыль, осмотреть контактные кольца и убедиться, что новые щетки свободно перемещаются в направляющих. Корпус устанавливают без перекоса и чрезмерного усилия, не изгибая металлические контакты. После сборки проверяют надежность соединений и работу зарядной системы на режимах, предусмотренных обслуживанием конкретного мотоцикла.

Эта деталь подходит для ремонта Jawa с совместимым генератором 12 В, когда требуется заменить щетки вместе с их держателем. Точное сопоставление конструкции до разборки помогает избежать повторного ремонта и сохранить правильный контакт щеток с вращающейся частью генератора.
